DF14A-15P-1.25H(50)、DF14A-15P-1.25H(55)、DF14A-15P-1.25H(56)对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

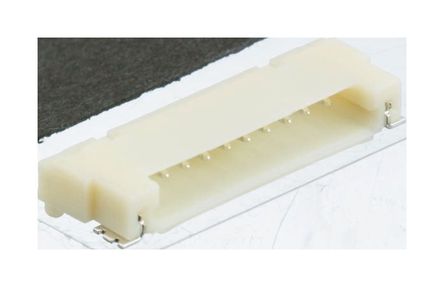

型号 DF14A-15P-1.25H(50) DF14A-15P-1.25H(55) DF14A-15P-1.25H(56)

描述 CONN HEADER 15POS 1.25MM R/A SMDHirose 1.25mm 节距超薄型直角表面安装引脚管座1.25mm 节距超薄型直角表面安装引脚管座,带米色 UL94V-0 聚酰胺外壳和镀锡或镀金触点。 后缀带 (25) 的部件号具有镀锡触点,后缀带 (55) 的部件号具有镀金触点。 部件号 DF14A-xxP-125H 具有安装凸台。米色引脚管座,UL94V-0 ### 1.25mm 超薄型压接连接器 - Hirose DF14CONN HDR 15POS 1.25MM R/A SMD

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 插头插座插针板对板连接器

基础参数对比

安装方式 Surface Mount Surface Mount -

引脚间距 1.25 mm 1.25 mm -

触点数 15 15 -

极性 Male Male -

触点电镀 Gold Gold -

绝缘电阻 500000000 Ω 500MΩ @100VDC -

排数 1 1 1

针脚数 15 15 15

接触电阻 30 mΩ <30mΩ @100mA -

额定电流(Max) - 1 A 1 A

额定电压(Max) - - 150 VAC

接触电阻(Max) - 30 mΩ 30 mΩ

额定电流 - 1 A -

额定电压 - 150 V -

长度 23.7 mm 23.7 mm -

宽度 5.7 mm 5.7 mm -

高度 2.5 mm 2.5 mm -

引脚间距 1.25 mm 1.25 mm -

外壳颜色 Beige Beige Beige

颜色 Beige Beige -

触点材质 Brass Brass Brass

外壳材质 Plastic Plastic -

工作温度 - -25℃ ~ 85℃ -35℃ ~ 85℃

产品生命周期 Obsolete Active Active

包装方式 Tube Tube Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free
