TSW-116-17-G-S、TSW-116-17-S-S、TSW-116-17-T-S对比区别

高亮显示差异参数

型号 TSW-116-17-G-S TSW-116-17-S-S TSW-116-17-T-S

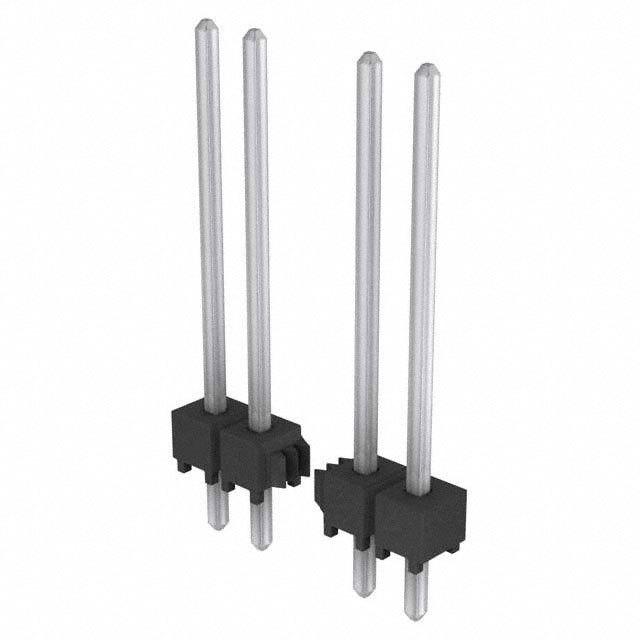

描述 SAMTEC TSW-116-17G-S Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 1Rows2.54mm 方针SAMTEC TSW-116-17-T-S Board-To-Board Connector, 2.54mm, 16Contacts, Header, TSW Series, Through Hole, 1Rows

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器插头插座板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 16 16 16

极性 Male Male Male

触点电镀 Gold Gold Tin

排数 1 1 1

针脚数 16 16 16

额定电流(Max) 6.3A/触头 6.3A/触头 6.3A/触头

工作温度(Max) 125 ℃ 125 ℃ 105 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

额定电压(Max) 550 VAC 550 VAC 550 VAC

长度 40.6 mm 40.6 mm 40.6 mm

宽度 2.54 mm 2.54 mm 2.54 mm

高度 18.28 mm 18.28 mm 18.28 mm

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 105℃

外壳材质 Plastic Plastic Plastic

颜色 Black - Black

产品生命周期 Active Active Active

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15

ECCN代码 - - EAR99

HTS代码 - - 8536694040
