JCD0612D12、TEN 6-1222N、TEN 5-1222对比区别

高亮显示差异参数

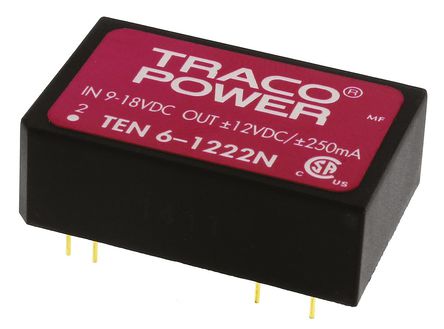

型号 JCD0612D12 TEN 6-1222N TEN 5-1222

描述 XP POWER  JCD0612D12  直流/直流转换器, 隔离电路板安装, 2:1输入, 通孔安装, 6W, 12V, 250mA, -12V, 250mATraco 6W 绝缘 DIP24 直流/直流转换器 - TEN 6N 系列TEN 6N 系列 6W 绝缘 DIP24 直流/直流转换器，具有最高的性价比且效率极高。 这些 TEN 6N 系列绝缘直流/直流转换器，具有 DIP-24 标准塑料封装，是针对成本关键应用的理想替代品。2:1 输入电压范围 效率高达 84 % 过载保护 无最小负载要求 内部滤波器符合 EN 55022 A 级 1500 V 直流输入/输出隔离 工业标准引脚输出 ### 注平均故障间隔时间：MIL-HDBK-217F 降级：3.3 及 5 V 直流型号 - 2.5 %/K 高于 +60 °C，其他型号 3.3 %/K 高于 +70 °C 双输出模式的负载调节将是 3.0 %，可达 50 %/100 % 非平衡负载### 标准UL/cUL 60950-1, IEC/EN 60950-1### Traco - DIP 1.98W 至 8WTRACOPOWER  TEN 5-1222  直流/直流转换器, 隔离电路板安装, 金属外壳, 通孔安装, 6W, 12V, 250mA, -12V, 250mA

数据手册 ---

制造商 XP Power Traco Electronic Traco Electronic

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Through Hole Through Hole Through Hole

封装 DIP-24 DIP DIP

电源电压(DC) 12.0 V - 12.0 V

额定功率 6 W 6 W 6 W

输出接口数 2 2 2

输入电压(DC) 9.00V ~ 18.0V - 9.00V ~ 18.0V

输出电压 12 VDC ±12 VDC 12 V

输出电流 250 mA - 250 mA

输出功率 6 W 6 W 6 W

隔离电压 1.6 kV 1500 VDC 1500 VDC

输入电压(Max) 18 V - 18 VDC

输入电压(Min) 9 V - 9 VDC

输入电压(DC Max) 18 V 18 V 18 V

输入电压(DC Min) 9 v 9 v 9 v

输出电流(Max) 250 mA - -

输出功率(Max) 6 W 6 W 6 W

电源电压 12 V - 12 V

输入电压 9VDC ~ 18VDC 12 VDC 12 V

开关频率 - - 300 kHz

工作温度(Max) - - 85 ℃

工作温度(Min) - - -40 ℃

宽度 20.32 mm 20.3 mm 20 mm

高度 10.4 mm 10.2 mm 10 mm

封装 DIP-24 DIP DIP

长度 - 31.8 mm 32 mm

工作温度 -40℃ ~ 100℃ -40℃ ~ 85℃ -40℃ ~ 85℃

重量 - 4.8 g 16.9 g

产品生命周期 Active Active Not For New Designs

包装方式 - Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2014/06/16 2015/12/17 2015/12/17
