UC2851DWG4、UC3841DW、UC2841DWG4对比区别

高亮显示差异参数

型号 UC2851DWG4 UC3841DW UC2841DWG4

描述 可编程的，脱线， PWM控制器 Programmable, Off-Line, PWM Controller可编程的，脱线， PWM控制器 Programmable, Off-Line, PWM Controller可编程的，脱线， PWM控制器 Programmable, Off-Line, PWM Controller

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 AC-DC转换器稳压芯片稳压芯片

引脚数 18 18 18

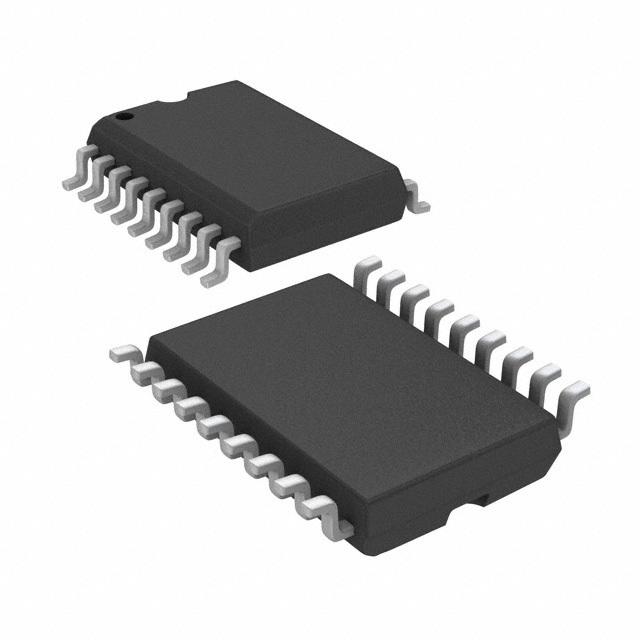

封装 SOIC-18 SOIC-18 SOIC-18

安装方式 Surface Mount Surface Mount -

频率 450 kHz 450 kHz 450 kHz

电源电压(DC) - 8.00V (min) 8.00V (min)

输出接口数 - 1 1

输入电压(DC) 30.0 V 30.0 V 30.0 V

输出电压 40.0 V 40.0 V 40.0 V

输出电流 400 mA 1 A 1000 A

供电电流 21 mA - 14 mA

耗散功率 1 W 1000 mW 1 W

调节输出数 1 1 1

开关频率 500kHz (MAX) 500 kHz 500 kHz

拓扑结构 Buck, Boost, Flyback, Forward Boost, Flyback, Forward Buck, Boost, Flyback, Forward

占空比 50 % 95 % 95 %

最大占空比 46 % 95 % 0.95

工作温度(Max) 85 ℃ 70 ℃ 85 ℃

工作温度(Min) -40 ℃ 0 ℃ -20 ℃

耗散功率(Max) 1000 mW 1000 mW 1000 mW

上升时间 50 ns - -

输出功率 1 W - -

下降时间 50 ns - -

电源电压 - 8V ~ 32V -

封装 SOIC-18 SOIC-18 SOIC-18

高度 2.35 mm - -

工作温度 -40℃ ~ 85℃ (TA) 0℃ ~ 70℃ (TA) -25℃ ~ 85℃ (TA)

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
