DF11-6DP-2DSA(01)、DF11-6DP-2DSA(24)、DF11-6DP-2DSA(08)对比区别

高亮显示差异参数

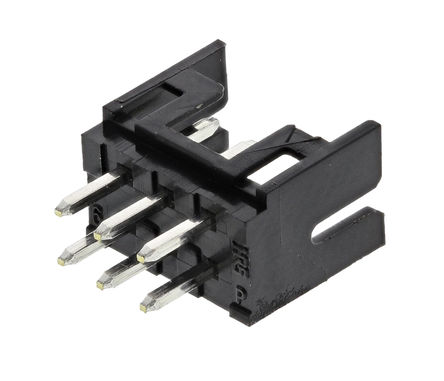

型号 DF11-6DP-2DSA(01) DF11-6DP-2DSA(24) DF11-6DP-2DSA(08)

描述 6 位置 2mm 间距 双排 (2x3) 直 通孔 插针 针座UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109DF11系列 6P 直插

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 线对板连接器线对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 P=2mm 插件 Through Hole,P=2mm

引脚间距 2.00 mm 2.00 mm -

触点数 6 6 6

额定电流 2 A 2 A 2 A

绝缘电阻 1000 MΩ 1000 MΩ 1000MΩ @500VDC

排数 2 2 2

针脚数 6 6 6

接触电阻 <30mΩ @100mA <30mΩ @100mA <30mΩ @100mA

额定电流(Max) 2 A 2 A 2 A

额定电压 250 V 250 V 250 V

接触电阻(Max) 30 mΩ 30 mΩ 30 mΩ

极性 Male Male -

触点电镀 Gold Tin -

拔插次数 50 30 -

工作温度(Max) 85 ℃ - -

工作温度(Min) -30 ℃ - -

易燃性等级 - UL 94 V-0 -

长度 8 mm 8.00 mm 8 mm

宽度 5 mm 5.00 mm 5 mm

高度 6.6 mm 6.6 mm 6.6 mm

封装 P=2mm 插件 Through Hole,P=2mm

引脚间距 2.00 mm 2.00 mm -

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Brass Brass Brass

材质 Polyamide (PA) Polyamide (PA) -

工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃ -

外壳材质 Plastic Plastic -

产品生命周期 Active Active Active

包装方式 Bulk Tube Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2014/06/16 -

ECCN代码 EAR99 - -
