DF11-20DP-2DSA(08)、DF11-20DP-2DSA(24)、DF11-20DP-2DSA(20)对比区别

高亮显示差异参数

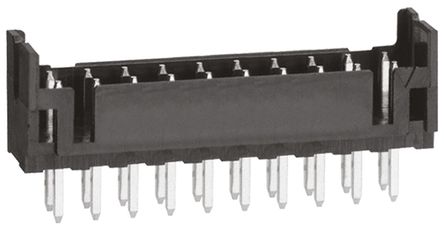

型号 DF11-20DP-2DSA(08) DF11-20DP-2DSA(24) DF11-20DP-2DSA(20)

描述 线至板连接器, 2 mm, 20 触点, 针座, DF11 Series, 通孔安装, 2 排UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109Conn Shrouded Header HDR 20POS 2mm Solder ST Thru-Hole

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 板对板连接器线对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 ThroughHole - -

引脚间距 - 2.00 mm 2.00 mm

触点数 20 20 20

极性 Male Male Male

触点电镀 Tin Tin Tin

绝缘电阻 1000MΩ @500VDC 1000 MΩ -

排数 2 2 2

针脚数 20 20 20

接触电阻 <30mΩ @100mA <30mΩ @100mA -

额定电流 - 2 A -

易燃性等级 - UL 94 V-0 -

拔插次数 - 30 -

额定电压 - 250 V -

长度 22 mm 22.0 mm 22 mm

宽度 5 mm 5 mm 5 mm

高度 6.6 mm 6.6 mm 6.6 mm

封装 ThroughHole - -

引脚间距 - 2.00 mm 2.00 mm

颜色 Black Black Black

触点材质 Brass Brass Brass

外壳颜色 - Black Black

外壳材质 - Plastic Plastic

材质 - Polyamide (PA) -

工作温度 - -30℃ ~ 85℃ -

产品生命周期 Active Active Obsolete

包装方式 Bulk Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2014/06/16 -
