RN114-2-02、RN114-2-02-4M2、RN114-2.5-02对比区别
型号 RN114-2-02 RN114-2-02-4M2 RN114-2.5-02

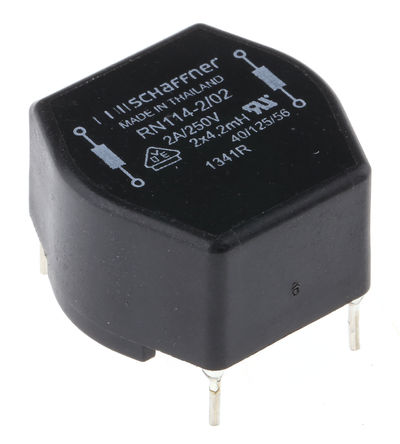

描述 SCHAFFNER RN114-2-02 扼流圈,共模抑制/非对称模式 2X4.2MH 2A滤波器, 共模, 4.2MH, 2A, 径向引线SCHAFFNER RN114-2.5-02 扼流圈,共模抑制/非对称模式 2X3.3MH 2.5A
数据手册 ---
制造商 Schaffner Schaffner Schaffner
分类 扼流圈扼流圈扼流圈
安装方式 Through Hole Through Hole Through Hole
引脚数 4 - 4
封装 Through Hole - 21.5 mm x 22.5 mm x 13.2 mm
额定电压(AC) 250 V 300 V 250 V
额定电流 2 A 2 A 2.5 A
易燃性等级 UL 94 V-0 - UL 94 V-0
电感 4.2 mH 4.2 mH 3.3 mH
电阻 120 mΩ - 72.0 mΩ
电感公差 -30% ~ 50% - -30% ~ 50%
测试频率 10 kHz 10 kHz 10 kHz
额定电流(DC) 2 A - 2.5 A
工作温度(Max) 125 ℃ 100 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压 250 VAC 300 VAC 250 VAC
电阻(DC Max) 102 mΩ - 72 mΩ
共振频率 1 MHz - -
额定电流(Max) - 2 A -
长度 22.8 mm - 21.5 mm
宽度 - - 22.5 mm
高度 13.5 mm 13.5 mm 13.2 mm
封装 Through Hole - 21.5 mm x 22.5 mm x 13.2 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 100℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active Obsolete
包装方式 Tube - Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8504508000 - 8504508000
