ELJ-NDR12JF、IMC0805ERR12J01、744760212C对比区别

高亮显示差异参数

型号 ELJ-NDR12JF IMC0805ERR12J01 744760212C

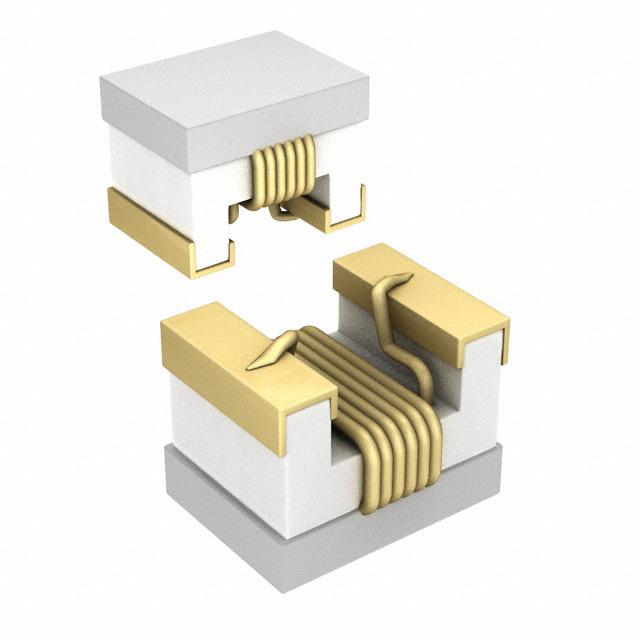

描述 Inductor High Frequency Chip Wirewound 120nH 5% 25.2MHz 8Q-Factor 275mA 990mOhm DCR 0805 T/RInd High Frequency Wirewound 120nH 5% 150MHz 50Q-Factor Ceramic 500mA 0805 T/RWURTH ELEKTRONIK  744760212C  表面贴装高频电感器, WE-KI系列, 120 nH, ± 5%, 0805 [2012 公制], 1.1 GHz, 0.51 ohm

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Wurth Electronics (伍尔特)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 2012 2012 2012

封装 0805 0805 0805

引脚数 2 - 2

额定电流 275 mA 500 mA 400 mA

容差 ±5 % ±5 % ±5 %

电感 120 nH 120 nH 120 nH

自谐频率 600 MHz 1.1 GHz 1.1 GHz

Q值 8.0 50.0 35

电感公差 - ±10 % ±5 %

测试频率 25.2 MHz 150 MHz 150 MHz

电阻(DC） ≤990 mΩ ≤480 mΩ ≤510 mΩ

额定电流(DC) - 500 mA 400 mA

电阻(DC Max) 990 mΩ 0.48 Ω 0.51 Ω

电阻 - - 510 mΩ

共振频率 - - 1.10 GHz

屏蔽 No - -

长度 2.00 mm 2 mm 2 mm

宽度 1.25 mm 1.25 mm 1.7 mm

高度 1.55 mm 1.2 mm -

封装(公制) 2012 2012 2012

封装 0805 0805 0805

工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -40℃ ~ 125℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC
