1210R-473J、ELJ-FA470JF、ELJ-DA470JF对比区别

高亮显示差异参数

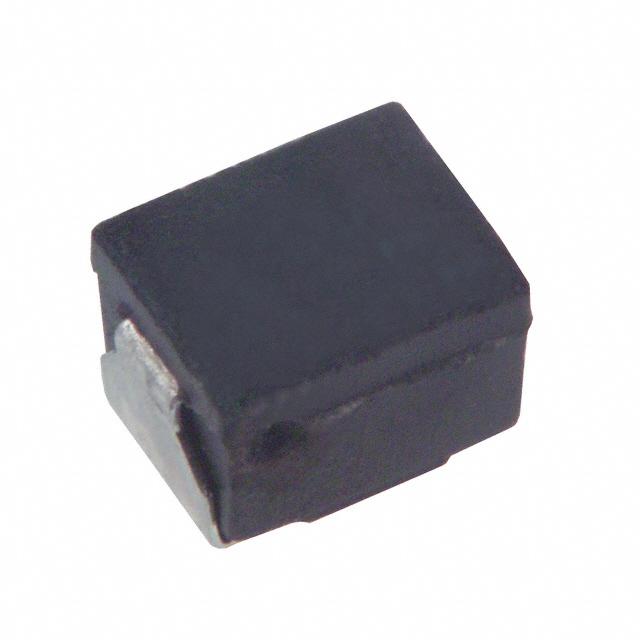

型号 1210R-473J ELJ-FA470JF ELJ-DA470JF

描述 Inductor; RF; Ind 47uH; Tol 5%; Cur 163mA; SMT; Case 1210; DCR 7Ω; SRF 13MHzInductor General Purpose Chip Molded Wirewound 47uH 5% 2.52MHz 30Q-Factor Ferrite 75mA 7Ω DCR 1210 T/RFIXED IND 47uH 105mA 5.9Ω SMD

数据手册 ---

制造商 API Delevan Panasonic (松下) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 2 2

封装(公制) 3225 3225 3225

封装 1210 1210 1210

额定电流 163 mA 75 mA 105 mA

容差 - ±5 % ±5 %

电感 47 μH 47 µH 47 µH

自谐频率 13 MHz 15 MHz 10 MHz

Q值 30.0 30.0 21.0

电阻 - 7.00 Ω -

共振频率 - 15.0 MHz 10.0 MHz

屏蔽 No No -

测试频率 2.5 MHz 2.52 MHz 2.52 MHz

电阻(DC） 7 Ω ≤7 Ω ≤5.9 Ω

工作温度(Max) 125 ℃ 85 ℃ 85 ℃

工作温度(Min) - 20 ℃ 20 ℃

电阻(DC Max) - 7 Ω 5.9 Ω

长度 3.51 mm 3.2 mm 3.2 mm

宽度 2.67 mm 2.5 mm 2.5 mm

高度 2.57 mm 2.2 mm 2.2 mm

封装(公制) 3225 3225 3225

封装 1210 1210 1210

工作温度 -55℃ ~ 125℃ -20℃ ~ 85℃ -20℃ ~ 85℃

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

ECCN代码 EAR99 - -
