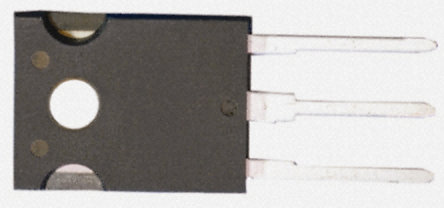

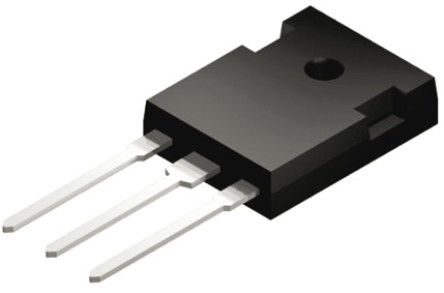

IXFH14N60P、IXFH14N60P3、IXFA14N60P3对比区别
型号 IXFH14N60P IXFH14N60P3 IXFA14N60P3
描述 N 通道功率 MOSFET，IXYS HiperFET™ Polar™ 系列IXYS N 通道功率 MOSFET，具有快速本征二极管 (HiPerFET™) ### MOSFET 晶体管，IXYSIXYS 的一系列高级离散电源 MOSFET 设备N 通道功率 MOSFET，IXYS HiperFET™ Polar3™ 系列一系列 IXYS Polar3™ 系列 N 通道功率 MOSFET，具有快速本征二极管 (HiPerFET™)### MOSFET 晶体管，IXYSIXYS 的一系列高级离散电源 MOSFET 设备TO-263AA N-CH 600V 14A
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Surface Mount
封装 TO-247-3 TO-247-3 TO-263-3
引脚数 3 3 -
通道数 - - 1
漏源极电阻 550 mΩ - 540 mΩ
极性 N-Channel N-CH N-CH
耗散功率 300W (Tc) 327W (Tc) 327 W
阈值电压 - - 3V ~ 5V
漏源极电压(Vds) 600 V 600 V 600 V
漏源击穿电压 600 V - 600 V
连续漏极电流(Ids) 14.0 A 14A 14A
上升时间 27 ns 15 ns 15 ns
输入电容(Ciss) 2300pF @25V(Vds) 1480pF @25V(Vds) 1480pF @25V(Vds)
下降时间 26 ns 16 ns 16 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ 55 ℃
耗散功率(Max) 300W (Tc) 327W (Tc) 327W (Tc)
额定电压(DC) 600 V - -
额定电流 14.0 A - -
输入电容 2.30 nF - -
栅电荷 38.0 nC - -
封装 TO-247-3 TO-247-3 TO-263-3
长度 16.26 mm 16.26 mm -
宽度 5.3 mm 5.3 mm -
高度 21.46 mm 21.46 mm -
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
