SN74ALS02ANSRE4、SN74ALS02ANSRG4、DM74ALS02SJX对比区别

高亮显示差异参数

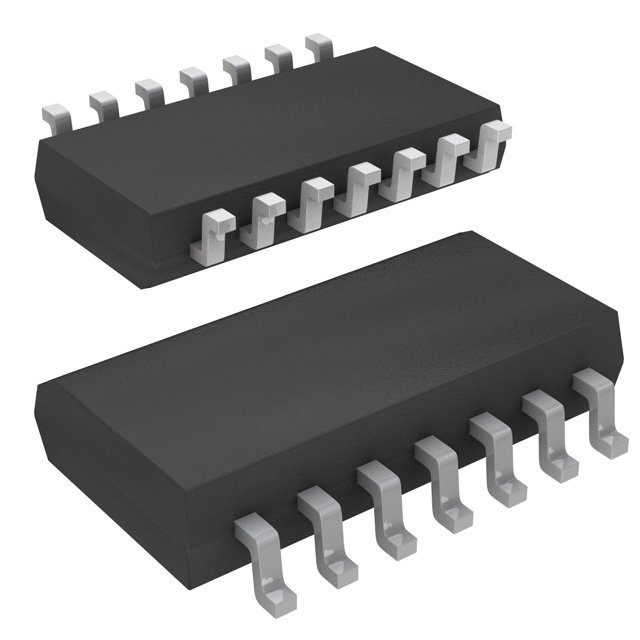

型号 SN74ALS02ANSRE4 SN74ALS02ANSRG4 DM74ALS02SJX

描述 逻辑门 Quadruple 2-Inputs Positive-NOR GateNOR Gate 4Element 2IN Bipolar 14Pin SOP T/R四2输入或非门 Quad 2-input NOR Gate

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) Fairchild (飞兆/仙童)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

封装 SO-14 SOP SOP-14

电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 5.00 V

输出电流 8.00 mA 8.00 mA -

传送延迟时间 12.0 ns 12.0 ns -

电压波节 5.00 V 5.00 V -

逻辑门个数 4 4 4

输出电流驱动 -50.0 µA -50.0 µA -

工作温度(Max) 70 ℃ 70 ℃ -

工作温度(Min) 0 ℃ 0 ℃ -

电路数 - - 4

输入数 - - 2

电源电压 - - 4.5V ~ 5.5V

位数 4 - -

封装 SO-14 SOP SOP-14

长度 10.3 mm - -

宽度 5.3 mm - -

高度 1.95 mm - -

产品生命周期 Active Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

工作温度 0℃ ~ 70℃ - 0℃ ~ 70℃

ECCN代码 - - EAR99
