DSB80C45HB、DSEI60-12A、DSEP60-12A对比区别

高亮显示差异参数

型号 DSB80C45HB DSEI60-12A DSEP60-12A

描述 IXYS SEMICONDUCTOR DSB80C45HB Small Signal Schottky Diode, Dual Common Cathode, 45V, 40A, 580mV, 450A, 150℃Ixys### 二极管和整流器，IxysIxys### 二极管和整流器，Ixys

数据手册 ---

制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor

分类 二极管阵列TVS二极管TVS二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 3 2 2

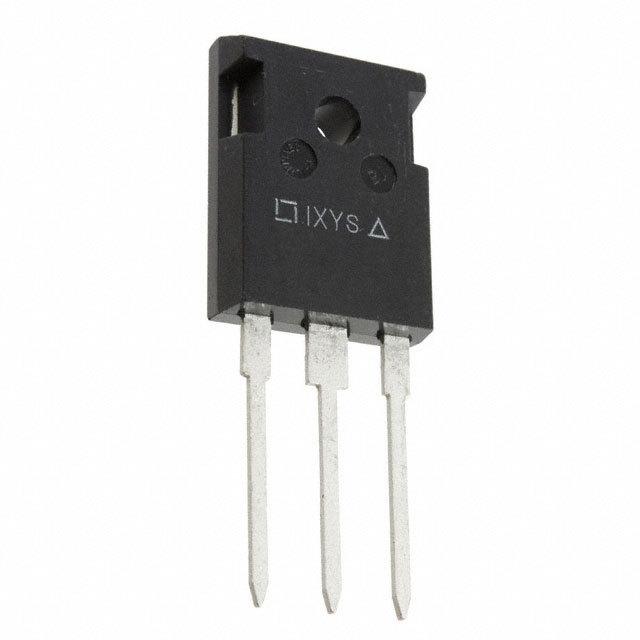

封装 TO-247-3 TO-247-2 TO-247-2

正向电压 620mV @40A 2.55V @60A 2.66V @60A

正向电流 40 A 52 A 60 A

最大正向浪涌电流（Ifsm） 450 A 450 A 500 A

正向电压(Max) 580 mV 2.55 V 3.18 V

正向电流(Max) 40 A 52 A 60 A

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -55 ℃ -40 ℃ -55 ℃

耗散功率(Max) 180000 mW - 330000 mW

额定电压(DC) - 1.20 kV 1.20 kV

额定电流 - 52.0 A 60.0 A

输出电流 - ≤52.0 A ≤60.0 A

负载电流 - 52 A 60 A

极性 - Standard Standard

反向恢复时间 - 60 ns 40 ns

针脚数 - - 2

耗散功率 - - 230 W

封装 TO-247-3 TO-247-2 TO-247-2

长度 - 16.26 mm 16.26 mm

宽度 - 5.3 mm 5.3 mm

高度 - 21.46 mm 21.46 mm

产品生命周期 Active Active Active

包装方式 Tube Each Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/06/15 - 2016/06/20

ECCN代码 - EAR99 -
