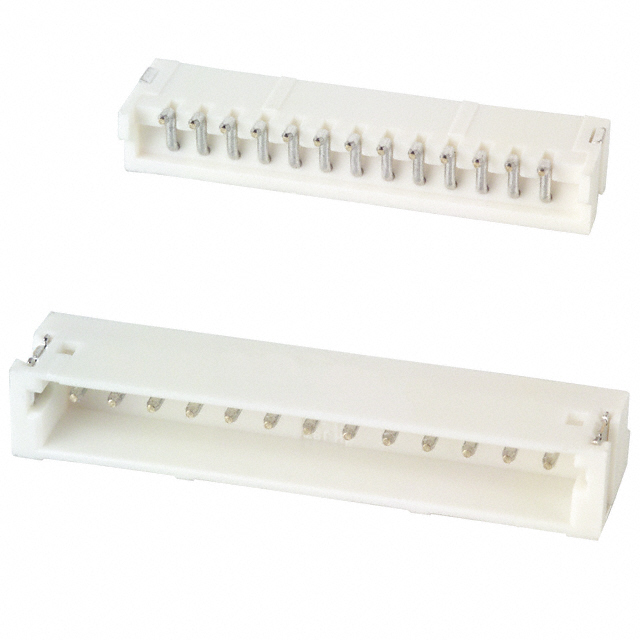

S13B-ZR-SM3A-TF、S13B-ZR-SM4A-TF(LF)(SN)对比区别

高亮显示差异参数

型号 S13B-ZR-SM3A-TF S13B-ZR-SM4A-TF(LF)(SN)

描述 CONN HEADER ZH SIDE 13POS 1.5MM1.5 mm JST ZH 连接器系列侧面接入 SMT 有罩管座这些 1.5 mm 节距 JST ZH 有罩管座为侧面接入 SMT 类型。### 注有关相关的 ZH 外壳，请参见库存号 762-0844（典型）。### 认可UL 认证 E60389 CSA 认证 LR20812 TUV 认证 R9351092### 1.5 mm 线到板 - JST ZH 连接器JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm，顶部插入类型的板上方高度为 5.6mm，侧面接入类型为 3.7 mm，在各种应用中均可节省空间。

数据手册 --

制造商 JST (日本压着端子) JST (日本压着端子)

分类 插头插座插针

安装方式 Surface Mount Surface Mount

封装 - SMD

引脚间距 1.50 mm 1.50 mm

触点数 13 13

极性 Male Male

触点电镀 Tin Lead Tin

额定电流 1 A 1 A

排数 1 1

针脚数 13 13

额定电流(Max) - 1 A

额定电压 50 V 50 V

接触电阻(Max) - 30 mΩ

长度 22.5 mm 22.5 mm

宽度 6.00 mm 6.00 mm

高度 3.70 mm 3.7 mm

封装 - SMD

引脚间距 1.50 mm 1.50 mm

外壳颜色 Natural Ivory

颜色 Natural Natural

触点材质 Brass Brass

工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃

外壳材质 Nylon Nylon

产品生命周期 Obsolete Active

包装方式 Cut Tape (CT) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free
