39-28-1063、39-28-8060、0039290063对比区别

高亮显示差异参数

型号 39-28-1063 39-28-8060 0039290063

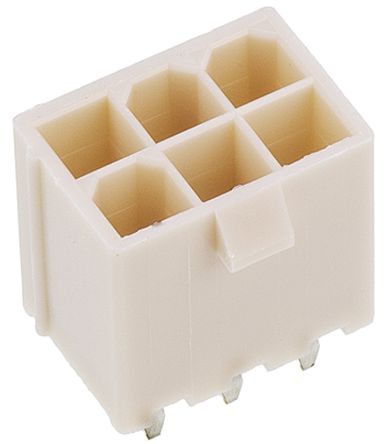

描述 MOLEX  39-28-1063  线至板连接器, Mini-Fit Jr. 5566系列, 6 触点, 针座, 4.2 mm, 焊接, 2 排MOLEX  39-28-8060  线至板连接器, Mini-Fit Jr. 5566系列, 6 触点, 针座, 4.2 mm, 通孔安装, 2 排集管和线壳 MINI-FIT JR HDR 06P VT 94V-2

数据手册 ---

制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)

分类 线对板连接器线对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 Through Hole - Through Hole

引脚间距 4.20 mm 4.20 mm -

触点数 6 6 6

极性 Male Male Male

排数 2 2 2

针脚数 6 6 6

拔插次数 30 30 30

额定电流(Max) 9A/触头 - 9A/触头

工作温度(Max) 105 ℃ 105 ℃ 105 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

额定电压(Max) 600 V 600 VAC 600 V

接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ

触点电镀 Tin Tin -

额定电压(DC) 600 V 600 V -

额定电压(AC) 250 V 600 V -

额定电流 9 A 8 A -

绝缘电阻 1.00 GΩ 1.00 GΩ -

灼热丝测试标准 Non-Compliant Non-Compliant -

无卤素状态 Low Halogen Low Halogen -

方向 Vertical Vertical -

电路数 6 6 -

易燃性等级 UL 94 V-0, UL 94 V-2 UL 94 V-0 -

额定电压 600 V 600VAC, 600VDC -

高度 12.8 mm 12.8 mm 12.8 mm

封装 Through Hole - Through Hole

长度 14.2 mm 14.2 mm -

宽度 11 mm 11 mm -

引脚间距 4.20 mm 4.20 mm -

外壳颜色 Natural Natural Natural

触点材质 Brass Brass Brass

颜色 Natural Ivory -

材质 Nylon Nylon -

工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -

外壳材质 Nylon Nylon -

产品生命周期 Active Active Unknown

包装方式 Bulk Tray Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 - EAR99 EAR99

HTS代码 8536694040 8536694040 -
