744773027、SDR0403-2R7ML对比区别

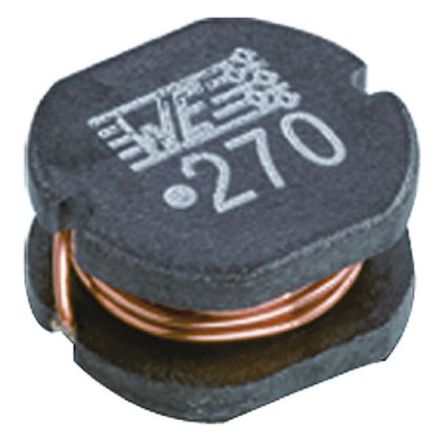

描述 WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器 尺寸 (mm) --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ### Wurth 非标准表面安装电感器（扼流圈）BOURNS SDR0403-2R7ML 表面贴装功率电感器, SDR0403系列, 2.7 µH, ± 20%, 非屏蔽, 0.052 ohm, 2.43 A
数据手册 --
制造商 Wurth Electronics (伍尔特) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感
安装方式 Surface Mount Surface Mount
封装 4532 4.5mm x 4mm x 3.2mm
额定电流 2.25 A 2.43 A
容差 ±20 % ±20 %
电感 2.7 µH 2.7 µH
自谐频率 72 MHz 75 MHz
Q值 - 28.0
电感公差 ±20 % ±20 %
测试频率 10 kHz 1 kHz
电阻(DC） ≤79 mΩ 0.052 Ω
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
电阻(DC Max) 0.079 Ω 0.052 Ω
产品系列 WE-PD2 -
长度 4.5 mm 4.5 mm
宽度 - 4 mm
高度 3.2 mm 3.2 mm
封装 4532 4.5mm x 4mm x 3.2mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Discontinued at Digi-Key Active
包装方式 Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2014/06/16 2016/06/20
ECCN代码 - EAR99
HTS代码 - 8504508000
