ELJ-FB4R7KF、IMC1812EB4R7K、B82432T1472K对比区别

高亮显示差异参数

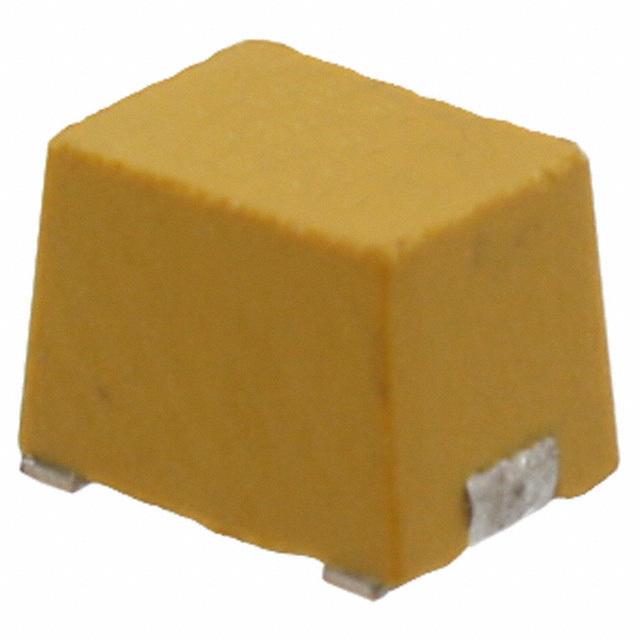

型号 ELJ-FB4R7KF IMC1812EB4R7K B82432T1472K

描述 Inductor General Purpose Chip Molded Wirewound 4.7uH 10% 1MHz 50Q-Factor Ferrite 350mA 810mOhm DCR 1812 T/RInd Chip Molded Wirewound 4.7uH 10% 7.96MHz 50Q-Factor Powdered Iron 315mA 1812 BulkEPCOS  B82432T1472K  表面贴装高频电感器, B82432T系列, 4.7 µH, ± 10%, 1812 [4532 公制], 40 MHz, 0.22 ohm

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Epcos (爱普科斯)

分类 电感电感贴片电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 - 2

封装(公制) 4532 4832 4532

封装 1812 1812 1812

额定电流 350 mA 315 mA 800 mA

电感 4.7 μH 4.70 µH 4.7 µH

自谐频率 33 MHz 35 MHz 40 MHz

Q值 50.0 50.0 10.0

电阻 810 mΩ - 220 mΩ

共振频率 33.0 MHz - 40.0 MHz

电感公差 ±10 % - ±10 %

测试频率 1 MHz 7.96 MHz 7.96 MHz

电阻(DC） ≤810 mΩ ≤1 Ω ≤220.0 mΩ

额定电流(DC) - - 800 mA

电阻(DC Max) - - 0.22 Ω

容差 ±10 % ±10 % -

屏蔽 No - -

长度 4.5 mm 4.5 mm 4.50 mm

宽度 3.2 mm 3.2 mm 3.2 mm

高度 3.2 mm - 3.2 mm

封装(公制) 4532 4832 4532

封装 1812 1812 1812

包装方式 Cut Tape (CT) Bulk Cut Tape (CT)

产品生命周期 Unknown Active -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 - - 2015/06/15

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -
