EHT-105-01-F-D、EHT-105-01-L-D、EHT-105-01-S-D对比区别

高亮显示差异参数

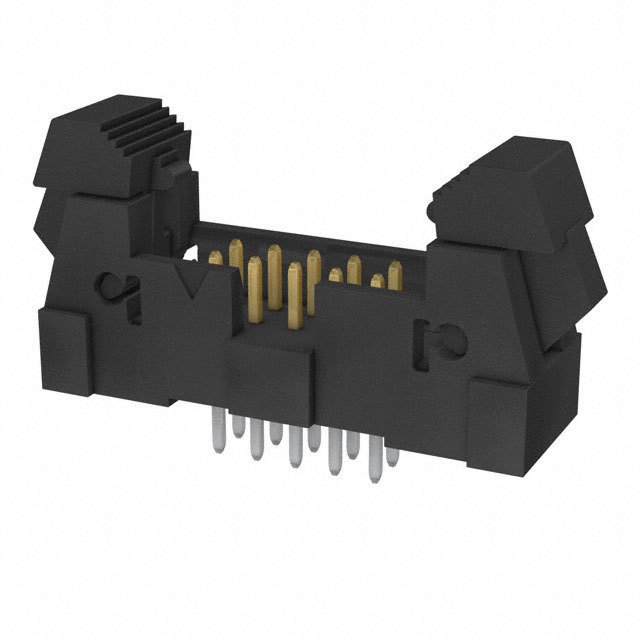

型号 EHT-105-01-F-D EHT-105-01-L-D EHT-105-01-S-D

描述 线至板连接器, 2 mm, 10 触点, 针座, EHT Series, 通孔安装, 2 排Samtec EHT 系列 2.00mm 有罩 IDC 印刷电路板弹出器管座EHT 系列 2.00mm 节距有罩双排印刷电路板 IDC 管座，带极化凹口，用于精确配接、弹射闩锁和镀金触点。 这些 EHT 系列 2.00mm 印刷电路板弹出器管座提供垂直或直角印刷电路板通孔或印刷电路板 SMT 安装，具有多达 50 个触点。 有关配接连接器，请参见 TCSD 系列 IDC 插座带状电缆组件。### 2.0mm Samtec RangeSAMTEC  EHT-105-01-S-D  线至板连接器, EHT系列, 10 触点, 针座, 2 mm, 通孔安装, 2 排

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

触点数 10 10 10

极性 Male Male Male

触点电镀 - - Gold

额定电流 3 A 3 A 3 A

排数 2 2 2

针脚数 10 10 10

额定电流(Max) 3A/触头 3A/触头 3A/触头

工作温度(Max) 125 ℃ 125 ℃ 85 ℃

工作温度(Min) -55 ℃ -55 ℃ -20 ℃

额定电压(Max) - - 12 VDC

接触电阻(Max) - - 30 mΩ

高度 12.19 mm 12.19 mm 12.19 mm

外壳颜色 Black Black Black

颜色 - Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 无铅 Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
