N3314-5302RB、N3314-5602UG、09 18 514 7913对比区别

高亮显示差异参数

型号 N3314-5302RB N3314-5602UG 09 18 514 7913

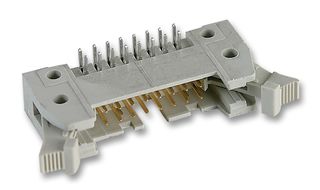

描述 3M  N3314-5302RB  线至板连接器, 长锁定, 3000系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排Header Connector,PCB Mount,RECEPT,14 Contacts,PIN,0.1 Pitch,PC TAIL Terminal,LATCH & EJECTHARTING  09 18 514 7913  线至板连接器, 短锁定, SEK 18系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 3M 3M Harting Technology Group (哈丁电子)

分类 线对板连接器插头插座线对板连接器

安装方式 Through Hole Solder Through Hole

引脚数 14 - -

引脚间距 2.54 mm - -

触点数 14 - 14

极性 Male Male -

触点电镀 Gold, Gold over Nickel - -

额定电压(AC) 350 V - -

额定电流 1.75 A - -

绝缘电阻 1000 MΩ - -

排数 2 - 2

易燃性等级 UL 94 V-0 - -

针脚数 14 - -

接触电阻 20.0 mΩ - -

拔插次数 200 - -

额定电流(Max) 1.75 A - -

工作温度(Max) 105 ℃ - -

工作温度(Min) -55 ℃ - -

长度 37.21 mm - -

宽度 27.2 mm - -

高度 8.6 mm - -

引脚间距 2.54 mm - -

外壳颜色 Black - -

颜色 Black - -

触点材质 Copper Alloy - Brass

工作温度 -55℃ ~ 105℃ - -

产品生命周期 Active Unknown -

包装方式 Each Bulk -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - -

REACH SVHC标准 No SVHC - -

军工级 Yes - -

REACH SVHC版本 - - 2015/12/17
