AIML-0805-R56K-T、MLF2012DR56KT、MLF2012DR56K对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 AIML-0805-R56K-T MLF2012DR56KT MLF2012DR56K

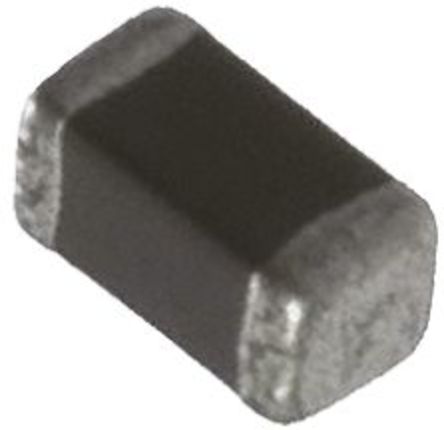

描述 0805 560nH ±10% 150mATDK 0805 MLF2012 系列磁性屏蔽线绕电感器具有整片结构的 SMD 电感器,适合高密度安装 高频率时质量和稳定性较高。 多层结构,磁性屏蔽 应用:移动电话、调谐器、计算机等的信号线路 ### 表面安装 0805 电感器(扼流圈)TDK  MLF2012DR56K  表面贴装高频电感器, MLF系列, 560 nH, ± 10%, 0805 [2012 公制], 150 MHz, 0.55 ohm

数据手册 ---

制造商 Abracon TDK (东电化) TDK (东电化)

分类 电感贴片电感电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 2 2

封装(公制) 2012 - 2012

封装 0805 0805 0805

电感 560 nH 0.56 µH 560 nH

自谐频率 115 MHz 150 MHz 115 MHz

Q值 25 - 35.0

电阻 - - 300 mΩ

共振频率 - - 210 MHz

屏蔽 - - Yes

电感公差 ±10 % - ±10 %

测试频率 25 MHz 25 MHz 25 MHz

电阻(DC) ≤750 mΩ 0.55 Ω ≤550.0 mΩ

额定电流(DC) - - 150 mA

工作温度(Max) 125 ℃ 85 ℃ 85 ℃

工作温度(Min) -55 ℃ -40 ℃ -25 ℃

电阻(DC Max) 0.75 Ω 550 mΩ 0.55 Ω

容差 ±10 % ±10 % -

额定电流 150 mA - -

产品系列 AIML-0805 - -

长度 2 mm 2 mm 2 mm

宽度 1.25 mm 1.25 mm 1.25 mm

高度 1.05 mm 0.85 mm 1.25 mm

封装(公制) 2012 - 2012

封装 0805 0805 0805

工作温度 -55℃ ~ 125℃ - -25℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - EAR99 -
