68001-436HLF、M20-9993645、8-146274-6对比区别

高亮显示差异参数

型号 68001-436HLF M20-9993645 8-146274-6

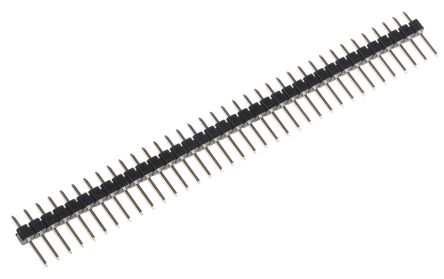

描述 AMPHENOL FCI 68001-436HLF Board-To-Board Connector, BergStik II 68001 Series, 36Contacts, Header, 2.54mm, Through HoleHARWIN  M20-9993645  板至板连接, M20系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排AMP FROM TE CONNECTIVITY  8-146274-6  线至板连接器, 垂直, AMPMODU MOD II系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排

数据手册 ---

制造商 Amphenol (安费诺) Harwin TE Connectivity (泰科)

分类 板对板连接器板对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 - 2.54 mm 2.54 mm

触点数 36 36 36

极性 Male Male Male

触点电镀 - Gold Tin, Tin over Nickel

额定电压(AC) - 750 V 300 V

额定电流 - 3 A 3 A

绝缘电阻 - 10000 MΩ 500 MΩ

排数 1 1 1

针脚数 - 36 36

接触电阻 - 25 mΩ -

拔插次数 - 300 -

额定电流(Max) 3A/触头 3A/触头 3A/触头

工作温度(Max) - 105 ℃ 105 ℃

工作温度(Min) - -40 ℃ -65 ℃

额定电压 - 1.5 kV 250 VAC

接触电阻(Max) - 20 mΩ -

方向 - - Vertical

易燃性等级 - - UL 94 V-0

额定电压(Max) - - 250 VAC

长度 - 91.44 mm 91.03 mm

宽度 - 2.54 mm 2.34 mm

高度 8.38 mm 8.64 mm 8.38 mm

封装 - - -

引脚间距 - 2.54 mm 2.54 mm

外壳颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 - -40℃ ~ 105℃ -65℃ ~ 105℃

颜色 - - White

产品生命周期 - Active Active

包装方式 Bulk - Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/12/17 2015/06/15

ELV标准 - - Compliant

ECCN代码 - - EAR99

HTS代码 - - 8536694040
