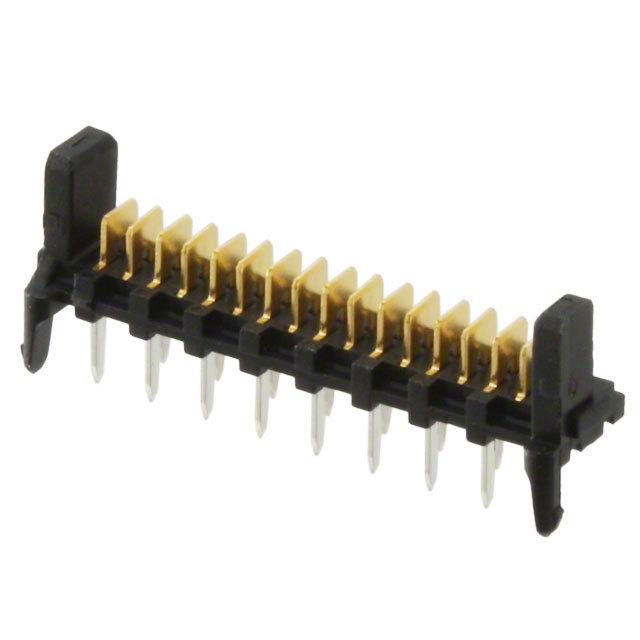

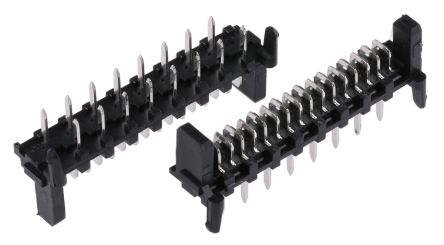

90325-3016、90325-7016、90325-0016对比区别
型号 90325-3016 90325-7016 90325-0016
描述 1.27 mm 节距 Picoflex 管座薄型 1.27 mm 节距 Picoflex 管座系列与 90327 系列外壳一起使用，请参见典型库存号 324 - 8047。配有摩擦锁定、极化和纹理触点，带直插式扁平接头 坚硬焊接尾线需要 0.8mm 孔 **主要制造商部件号：** 90814-00xx：SMT，锡，带印刷电路板极化杆 90814-06xx：SMT，锡，无印刷电路板极化杆 90814-07xx：SMT，锡，无印刷电路板极化杆 90814-08xx：SMT，锡，带印刷电路板极化杆 90814-09xx：SMT，锡，带印刷电路板极化杆 90814-38xx：SMT，镀金，带印刷电路板极化杆 90814-39xx：SMT，镀金，带印刷电路板极化杆 90325-00xx：通孔，锡，带印刷电路板极化杆 90325-30xx：通孔，镀金，带印刷电路板极化杆 90325-90xx：通孔，锡，带印刷电路板极化杆 93405-05xx：反向覆盖区，SMT，锡，无印刷电路板极化杆 ### 认可UL (E29179); CSA (LR19980-181)### 1.27mm 线到板 IDT - Molex Picoflex PF-50 系列Molex 的 Picoflex 系列是可靠的线到板连接器系列，为设计师在不宜使用标准散线和柔性扁平连接器的高密度应用方面提供更多选择。 Picoflex IDT 连接器特别适合于汽车和消费电子产品行业。与传统节距相比可节约 50% 的空间 提供预端接电缆组件 薄型（匹配高度仅 6.4 毫米） 优秀的极化特征和整体应力消除 抗振/抗震性能高 最大电流 | 1.2 A ---|--- 最大工作电压 | 250V IDT 外壳的电缆接受范围 | 26 & 28 awg 绞合（绝缘 0.95 ±0.05mm） 温度 | -25 至 +105ºC 触点电阻 | 10mΩ IDT 外壳的电缆接受范围 | 26 & 28 awg 绞合（绝缘 0.95 ±0.05mm）1.27毫米（ .050 ）间距Picoflex® PF- 50接头，垂直，扁平，与PCB螺钉， 16电路，软管包装 1.27mm (.050) Pitch Picoflex® PF-50 Header, Vertical, Low Profile, with PCB Pegs, 16 Circuits, Tube PackagingMOLEX 90325-0016 线至板连接器, Picoflex 90325系列, 16 触点, 针座, 1.27 mm, 通孔安装, 1 排
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 IDC连接器PCB连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 1.27 mm 1.27 mm 1.27 mm
触点数 16 16 16
极性 Male Male Male
触点电镀 Gold Gold Tin, Tin Lead
额定电流 1.2 A 1.2 A 1.2 A
排数 1 1 1
灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant
无卤素状态 Not Low Halogen Not Low Halogen Not Low Halogen
方向 Vertical Vertical Vertical
电路数 16 16 16
针脚数 16 16 16
额定电压 250 V 250 V 250 V
绝缘电阻 1000 MΩ - 1000 MΩ
拔插次数 100 - 100
额定电流(Max) 1.2A/触头 - 1.2A/触头
工作温度(Max) 105 ℃ - 105 ℃
工作温度(Min) -40 ℃ - -40 ℃
额定电压(Max) 250 V - 250 V
接触电阻(Max) 15 mΩ - 15 mΩ
额定电压(AC) - - 250 V
易燃性等级 - - UL 94 V-0
接触电阻 - - 10.0 mΩ
长度 - 9.32 mm -
宽度 - 5.98 mm -
高度 6.4 mm 6.4 mm 6.4 mm
引脚间距 1.27 mm 1.27 mm 1.27 mm
外壳颜色 Black Black Black
触点材质 Brass Brass Brass
外壳材质 - Plastic -
颜色 - - Black
材质 - - Polyester
工作温度 - - -40℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Bag Tube Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
