744029150、SRU2013-150Y、74438335150对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 744029150 SRU2013-150Y 74438335150

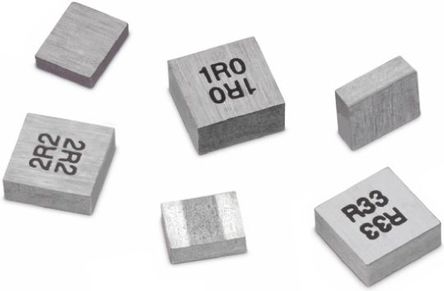

描述 WE-TPC 系列 2.8mm 方形磁性屏蔽线绕扼流圈WE-TPC 系列为超扁平功率电感器,具有大电流能力 磁性屏蔽,可导致低漏泄现场 工作温度:–40 至 +125°C 应用:便携式电源(例如 PDA、数码相机、PCMCIA 卡和显示器);直流/直流转换器;嵌入式 PC;移动数据收集、遥测 Dimensions (mm) --- **Package** | **Dimensions (L x W x H)** M | 4.8 x 4.8 x 1.8 mm LH | 5.8 x 5.8 x 2.8 mm ### Wurth 非标准表面安装电感器(扼流圈)15uH ±30% 460mAWURTH ELEKTRONIK  74438335150  表面贴装功率电感器, WE-MAPI系列, 15 µH, ± 20%, 屏蔽, 0.83 ohm, 650 mA

数据手册 ---

制造商 Wurth Electronics (伍尔特) Bourns J.W. Miller (伯恩斯) Wurth Electronics (伍尔特)

分类 电感电感贴片电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

封装 0.110" L x 0.110" W x 0.053" H (2.80mm x 2.80mm x 1.35mm) 2013 1212

额定电流 500 mA 460 mA 650 mA

容差 ±30 % - ±20 %

电感 15 µH 15 µH 15 µH

自谐频率 32 MHz 30 MHz 14 MHz

产品系列 - - WE-MAPI

电感公差 ±30 % ±30 % ±20 %

测试频率 100 kHz 2.52 MHz 100 kHz

电阻(DC) ≤700 mΩ 850 mΩ ≤830 mΩ

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

电阻(DC Max) 0.7 Ω 850 mΩ 0.83 Ω

Q值 - 12 -

共振频率 32 MHz - -

长度 2.8 mm 2.8 mm 3 mm

宽度 2.8 mm 2.8 mm 3 mm

高度 2.8 mm 1.35 mm 1.5 mm

封装 0.110" L x 0.110" W x 0.053" H (2.80mm x 2.80mm x 1.35mm) 2013 1212

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Obsolete Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free 无铅

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2014/06/16 - -
