SSW-105-02-G-D-RA、SSW-105-02-SM-D-RA、SSW-105-02-T-D-RA对比区别

高亮显示差异参数

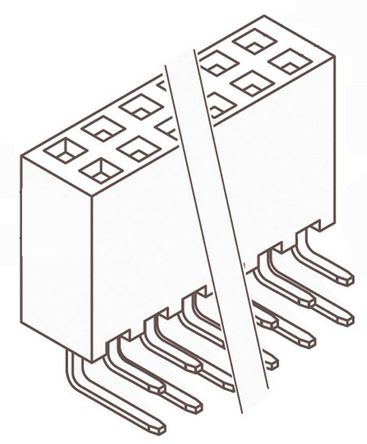

型号 SSW-105-02-G-D-RA SSW-105-02-SM-D-RA SSW-105-02-T-D-RA

描述 SAMTEC  SSW-105-02-G-D-RA  板至板连接, 直角, SSW系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排Conn Socket Strip SKT 10POS 2.54mm Solder RA Thru-HoleSAMTEC  SSW-105-02-T-D-RA  板至板连接, SSW系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器

安装方式 Through Hole - Through Hole

封装 - - -

引脚间距 2.54 mm - 2.54 mm

触点数 10 10 10

极性 Female - Female

触点电镀 Gold - Tin

额定电流 5.7A/触头 - 5.7A/触头

排数 2 2 2

针脚数 10 - 10

接触电阻 10.0 mΩ - 10.0 mΩ

拔插次数 100 100 100

额定电流(Max) 4.7A/触头 4.7A/触头 4.7A/触头

工作温度(Max) 125 ℃ 125 ℃ 105 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

额定电压(Max) 550 VAC - -

额定电压 550 VAC - -

接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ

长度 13.21 mm - -

宽度 12.57 mm - -

高度 4.95 mm 4.95 mm 4.95 mm

封装 - - -

引脚间距 2.54 mm - 2.54 mm

外壳颜色 Black - Black

颜色 Black - Black

触点材质 Phosphor Bronze - Phosphor Bronze

工作温度 -55℃ ~ 125℃ - -55℃ ~ 105℃

外壳材质 Plastic - -

产品生命周期 Active Active Active

包装方式 Tube - Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free -

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15
