22-28-4052、68001-405HLF、22-28-4050对比区别

高亮显示差异参数

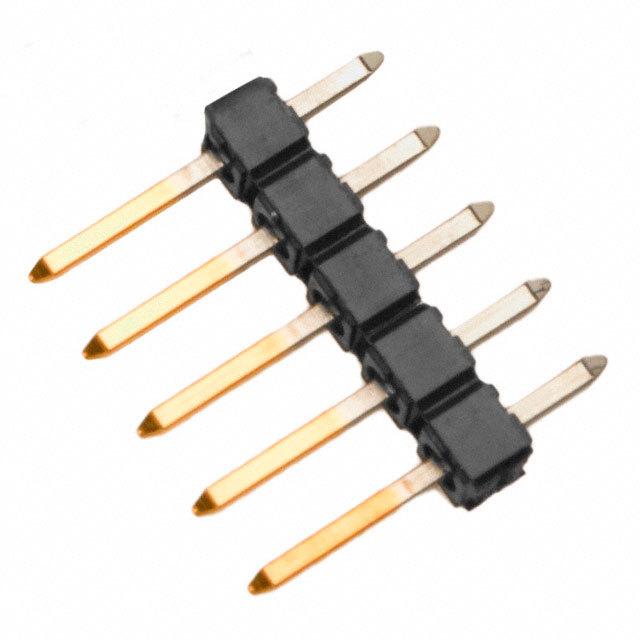

型号 22-28-4052 68001-405HLF 22-28-4050

描述 2.54毫米（ .100 ）间距KK®头，分离式，立式， 5电路，锡（Sn ）镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 5 Circuits, Tin (Sn) Plating, Mating Pin Length 7.49mm (.295)集管和线壳 5P .100CC STR HDRMOLEX  22-28-4050  板至板连接, KK 42375系列, 5 触点, 针座, 2.54 mm, 通孔安装, 1 排

数据手册 ---

制造商 Molex (莫仕) FCI Electronics (法马通) Molex (莫仕)

分类 板对板连接器PCB连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 5 5 5

极性 Male Male Male

触点电镀 Tin Tin over Nickel, Tin Tin

额定电压(DC) 250 V - 250 V

额定电流 4.00 A - 4 A

排数 1 1 1

灼热丝测试标准 Non-Compliant - Non-Compliant

无卤素状态 Not Low Halogen - Not Low Halogen

方向 Vertical - Vertical

电路数 5 - 5

易燃性等级 UL 94 V-0 - UL 94 V-0

针脚数 5 5 5

拔插次数 25 - 25

额定电流(Max) 4A/触头 3A/触头 4A/触头

工作温度(Max) 80 ℃ 125 ℃ 80 ℃

工作温度(Min) -40 ℃ -65 ℃ -40 ℃

额定电压(Max) 500 V - 500 V

接触电阻(Max) 20 mΩ - 20 mΩ

绝缘电阻 - 5000 MΩ -

额定电压 - - 250 V

长度 12.7 mm 12.7 mm 12.7 mm

宽度 2.49 mm 2.41 mm 2.49 mm

高度 9.78 mm 8.38 mm 8.38 mm

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 Black - -

触点材质 Brass Phosphor Bronze Brass

外壳材质 Thermoplastic - Nylon

工作温度 - - 0℃ ~ 75℃

产品生命周期 Active Active Active

包装方式 Bag Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 - EAR99

HTS代码 8442300150 - 8536694040
