L6234、L6234PD013TR、L6234PD对比区别
描述 STMICROELECTRONICS L6234 芯片, 三半桥驱动器三相电机驱动STMICROELECTRONICS L6234PD 芯片, 电机驱动器, 三相
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 电机驱动器电机驱动器电机驱动器
安装方式 Through Hole Surface Mount Surface Mount
引脚数 20 20 20

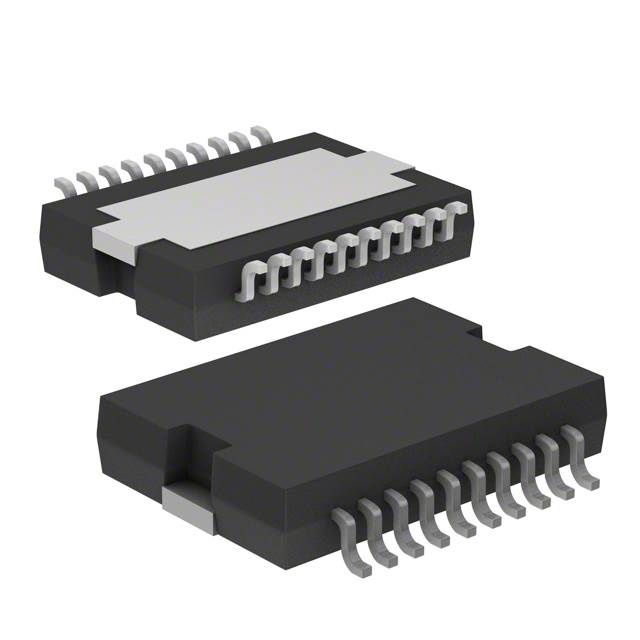

封装 DIP-20 PowerSO-20 PowerSO-20
电源电压(DC) 52.0V (max) - 52.0V (max)
输出接口数 3 1 3
输出电压 52 V - 52 V
输出电流 5 A 4 A 4 A
供电电流 7.00 mA 7.00 mA 7.00 mA
针脚数 20 20 20
耗散功率 1600 mW 2300 mW 2300 mW
开关频率 150 kHz - -
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) 0 ℃ -40 ℃ -40 ℃
耗散功率(Max) 1600 mW 2300 mW 2300 mW
电源电压 7V ~ 52V 7V ~ 52V 7V ~ 52V
电源电压(Max) 42 V 52 V 42 V
电源电压(Min) 7 V 7 V 7 V
频率 - - 150 kHz
额定功率 - - 2.3 W
通道数 - - 3
长度 24.8 mm - 16 mm
宽度 7.1 mm - 11.1 mm
高度 5.1 mm - 3.3 mm
封装 DIP-20 PowerSO-20 PowerSO-20
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
