744760282C、ELJ-NDR82JF、ELJ-NDR82KF对比区别

高亮显示差异参数

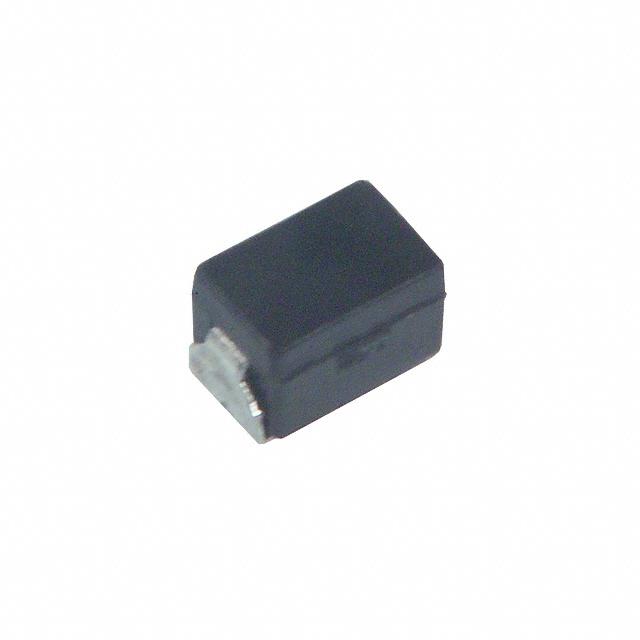

型号 744760282C ELJ-NDR82JF ELJ-NDR82KF

描述 WURTH ELEKTRONIK  744760282C  表面贴装高频电感器, WE-KI系列, 820 nH, ± 5%, 0805 [2012 公制], 215 MHz, 3.9 ohmInductor High Frequency Chip Wirewound 820nH 5% 25.2MHz 10Q-Factor 125mA 3.38Ω DCR 0805 T/RFixed Inductors 0.82uH 10% 3.38Ω 125mA

数据手册 ---

制造商 Wurth Electronics (伍尔特) Panasonic (松下) Panasonic (松下)

分类 贴片电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 2012 2012 2012

封装 0805 0805 0805

引脚数 2 - -

额定电流 180 mA 125 mA 125 mA

容差 ±5 % ±5 % ±10 %

电感 820 nH 820 nH 820 nH

自谐频率 215 MHz 80 MHz 80 MHz

屏蔽 - No -

电感公差 ±5 % ±5 % -

测试频率 25 MHz 25.2 MHz 25.2 MHz

电阻(DC） ≤3.9 Ω ≤3.38 Ω ≤3.38 Ω

电阻(DC Max) 3.9 Ω - 3.38 Ω

Q值 23 - -

电阻 3.90 Ω - -

共振频率 215 MHz - -

额定电流(DC) 180 mA - -

工作温度(Max) 125 ℃ - -

工作温度(Min) -40 ℃ - -

长度 2.28 mm 2 mm 2 mm

宽度 1.25 mm 1.25 mm 1.25 mm

高度 1.28 mm 1.25 mm 1.25 mm

封装(公制) 2012 2012 2012

封装 0805 0805 0805

工作温度 - -20℃ ~ 85℃ -20℃ ~ 85℃

产品生命周期 Active Unknown Unknown

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -
