JCD0624D15、TEN 5-2423WI、TEN 6-2423N对比区别

高亮显示差异参数

型号 JCD0624D15 TEN 5-2423WI TEN 6-2423N

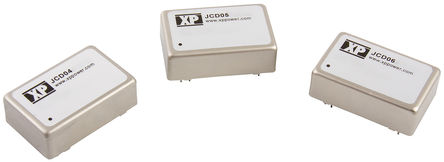

描述 XP Power - JCD 系列 4 W 到 6 W 隔离直流-直流转换器XP Power JCD 系列提供高度可靠的单和双输出、4 W 到 6 W、隔离直流-直流转换器系列。 该系列具有 1600 V 直流隔离、连续的短路保护和高达 85% 的效率。 该系列还具有 2:1 输入范围且提供紧凑型、工业标准封装。4 W 至 6 W，隔离直流-直流转换器 紧凑型、工业标准封装 2:1 输入范围 1600 V 直流隔离 单输出和双输出 效率高达 85% 持续的短路保护 电路板支架 -40 °C 至 +100 °C 工作温度 ### XP Power - 隔离直流-直流转换器TRACOPOWER  TEN 5-2423WI  直流/直流转换器, 隔离电路板安装, 4:1输入, 通孔安装, 5W, 15V, 200mA, -15V, 200mATraco 6W 绝缘 DIP24 直流/直流转换器 - TEN 6N 系列TEN 6N 系列 6W 绝缘 DIP24 直流/直流转换器，具有最高的性价比且效率极高。 这些 TEN 6N 系列绝缘直流/直流转换器，具有 DIP-24 标准塑料封装，是针对成本关键应用的理想替代品。2:1 输入电压范围 效率高达 84 % 过载保护 无最小负载要求 内部滤波器符合 EN 55022 A 级 1500 V 直流输入/输出隔离 工业标准引脚输出 ### 注平均故障间隔时间：MIL-HDBK-217F 降级：3.3 及 5 V 直流型号 - 2.5 %/K 高于 +60 °C，其他型号 3.3 %/K 高于 +70 °C 双输出模式的负载调节将是 3.0 %，可达 50 %/100 % 非平衡负载### 标准UL/cUL 60950-1, IEC/EN 60950-1### Traco - DIP 1.98W 至 8W

数据手册 ---

制造商 XP Power Traco Electronic Traco Electronic

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Through Hole Through Hole Through Hole

封装 DIP-24 DIP DIP

额定功率 6 W 5 W 6 W

输出接口数 2 2 2

输出电压 ±15 VDC 15 VDC ±15 VDC

输出功率 6 W 6 W 6 W

隔离电压 1.6 kV 1500 VDC 1500 VDC

输入电压(DC Max) 36 V 36 V 36 V

输入电压(DC Min) 18 v 9 v 18 v

输出功率(Max) 6 W 5 W 6 W

输入电压 18VDC ~ 36VDC 18V ~ 36V 18VDC ~ 36VDC

电源电压(DC) 24.0 V 24.0 V -

输入电压(DC) 18.0V ~ 36.0V 9V ~ 36V -

输出电流 200 mA 200 mA -

开关频率 - 450 kHz -

工作温度(Max) - 85 ℃ -

工作温度(Min) - -40 ℃ -

输入电压(Max) 36 V - -

输入电压(Min) 18 V - -

输出电流(Max) 200 mA - -

输入电流(Min) 20mA(No Load), 301mA(Full load) - -

长度 31.75 mm 1.25 in 31.8 mm

宽度 20.32 mm 20.3 mm 20.3 mm

高度 10.4 mm 10.2 mm 10.2 mm

封装 DIP-24 DIP DIP

重量 18 g 17 g 4.8 g

工作温度 -40℃ ~ 100℃ -40℃ ~ 85℃ -

产品生命周期 Active Not For New Designs Active

包装方式 - Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

REACH SVHC版本 - 2015/12/17 2015/12/17

含铅标准 Lead Free Lead Free -

REACH SVHC标准 No SVHC No SVHC -
