ETQP4LR56WFC、IHLP4040DZERR56M01、MPC1040LR56C对比区别

高亮显示差异参数

型号 ETQP4LR56WFC IHLP4040DZERR56M01 MPC1040LR56C

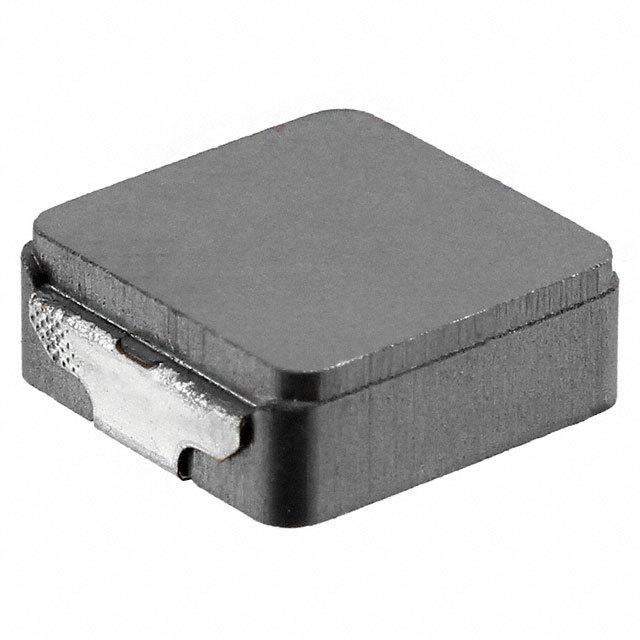

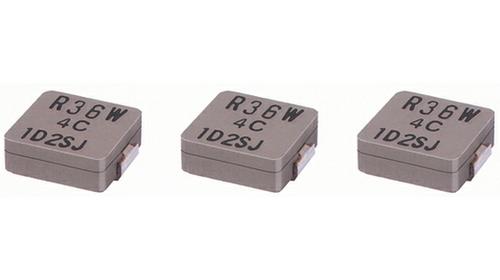

描述 1110 560nHVISHAY  IHLP4040DZERR56M01  表面贴装功率电感器, IHLP-4040DZ-01系列, 560 nH, ± 20%, 屏蔽, 1800 µohm, 27.5 A功率电感(SMD), 560 nH, 23 A, 屏蔽, 25 A, MPC 系列, 11.5mm x 10mm x 4mm

数据手册 ---

制造商 Panasonic (松下) Vishay Semiconductor (威世) KEMET Corporation (基美)

分类 贴片电感贴片电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 1110/11.5*10*4.0mm 10.92mm x 10.3mm x 4mm SMD-2

电感 560 nH 560 nH 560 nH

产品系列 ETQP4L - -

电阻 1.56 mΩ 1.70 mΩ -

屏蔽 No Yes -

电感公差 ±20 % ±20 % ±20 %

测试频率 100 kHz 100 kHz 100 kHz

电阻(DC Max) 0.00156 Ω 0.0018 Ω 0.0013 Ω

容差 - ±20 % ±20 %

自谐频率 - 5.00 MHz -

共振频率 - 5.00 MHz -

工作温度(Max) - 125 ℃ 120 ℃

工作温度(Min) - -55 ℃ -20 ℃

额定电流 - - 23 A

电阻(DC） - - ≤1.3 mΩ

长度 11.5 mm 10.92 mm 11.5 mm

宽度 10 mm 10.3 mm 10 mm

高度 4 mm 4 mm 4 mm

封装 1110/11.5*10*4.0mm 10.92mm x 10.3mm x 4mm SMD-2

产品生命周期 Unknown - Active

包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free 无铅

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15

ECCN代码 EAR99 - -

工作温度 - -55℃ ~ 125℃ -20℃ ~ 120℃
