XF2M-4015-1A、XF2M40151L、FH34SRJ-40S-0.5SH(99)对比区别
型号 XF2M-4015-1A XF2M40151L FH34SRJ-40S-0.5SH(99)

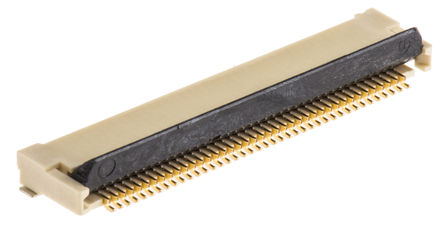

描述 0.5mm 节距旋转反位锁薄型连接器 - XF2M 系列0.5mm 节距 FPC 连接器，带 2mm 板载型和双面触点。 这些 0.5mm 节距连接器具有旋转反位锁机制，可帮助 FPC 安装并实现更高的接触可靠性，装配期间操作便捷且能在狭窄空间中安全安装。 这些薄型 0.5mm 节距 FPC 连接器具有 LCP 树脂 (UL94V-0) 外壳和滑块。 这些薄型 0.5mm FPC 连接器的合适应用包括小型移动设备，如数码相机、移动电话、数字音频和视频播放器、DVD 播放器和数字摄像机。采用旋转反位锁机制，以确保牢固连接 低 2mm 板载型 侧面接入表面安装端子 0.3mm 适用 FPC 厚度 单排双面触点 无卤 ### Omron 0.5mm 节距薄型 FPC 连接器 - XF 系列CONN FPC 40POS 0.5MM PITCH SMDCONN FPC/FFC 40POS 0.5MM
数据手册 ---
制造商 Omron (欧姆龙) Omron (欧姆龙) Hirose Electric (广濑)
分类 连接器连接器连接器
封装 SMD - -
安装方式 Surface Mount Surface Mount -
引脚数 40 - -
引脚间距 500 µm 500 µm -
额定电流 500 mA 0.5 A 0.5 A
针脚数 40 40 40
拔插次数 20 20 20
额定电压 50 V 50 V 50 V
触点数 40 40 -
极性 Male - -
触点电镀 Gold Tin -
额定电压(DC) 50.0 V - -
额定电压(AC) 50.0 V - -
绝缘电阻 100 MΩ - -
排数 1 - -
额定电流(Max) 0.5 A - -
工作温度(Max) 85 ℃ - -
工作温度(Min) -30 ℃ - -
封装 SMD - -
长度 24.1 mm - -
宽度 5.9 mm - -
高度 2.1 mm - -
引脚间距 500 µm 500 µm -
外壳颜色 Natural Natural Gray
触点材质 Copper Alloy Copper Alloy Phosphor Bronze
工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃ -55℃ ~ 85℃
颜色 Natural - -
外壳材质 Plastic Plastic -
产品生命周期 Active Obsolete Active
包装方式 Cut Tape (CT) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
香港进出口证 NLR - -
