M22-2022005、TMMH-120-06-F-D、TMM-120-01-G-D对比区别

高亮显示差异参数

型号 M22-2022005 TMMH-120-06-F-D TMM-120-01-G-D

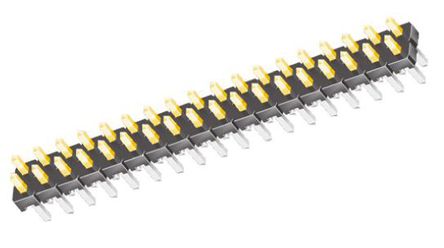

描述 HARWIN  M22-2022005  线至板连接器, 垂直, M22系列, 40 触点, 针座, 2 mm, 通孔安装, 2 排SAMTEC TMMH-120-06-F-D Board-To-Board Connector, 2mm, 40Contacts, Header, TMMH Series, Through Hole, 2RowsSAMTEC  TMM-120-01-G-D  板至板连接, 双路, TMM系列, 40 触点, 针座, 2 mm, 通孔安装, 2 排

数据手册 ---

制造商 Harwin Samtec (申泰电子) Samtec (申泰电子)

分类 线对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.00 mm - 2.00 mm

触点数 40 40 40

极性 Male Male Male

触点电镀 Gold Gold Gold

额定电流 1A/触头 - 3.2A/触头

排数 2 2 2

针脚数 40 - 40

拔插次数 50 - 100

额定电流(Max) - - 3.2A/触头

工作温度(Max) 105 ℃ - 125 ℃

工作温度(Min) -40 ℃ - -55 ℃

额定电压(Max) - - 281 VAC

额定电压 - - 500 VAC

额定电压(AC) 250 V - -

绝缘电阻 10000 MΩ - -

易燃性等级 UL 94 V-0 - -

接触电阻 20 mΩ - -

长度 - - 40 mm

宽度 - - 3.94 mm

高度 - - 4.7 mm

引脚间距 2.00 mm - 2.00 mm

外壳颜色 Black Black Black

颜色 Black - Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -40℃ ~ 105℃ -55℃ ~ 125℃ -55℃ ~ 125℃

外壳材质 - - Plastic

材质 Polyester - -

产品生命周期 Active - Active

包装方式 Bulk - Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/06/15 2015/06/15
