SA15、SA15A、BZW06-15对比区别

高亮显示差异参数

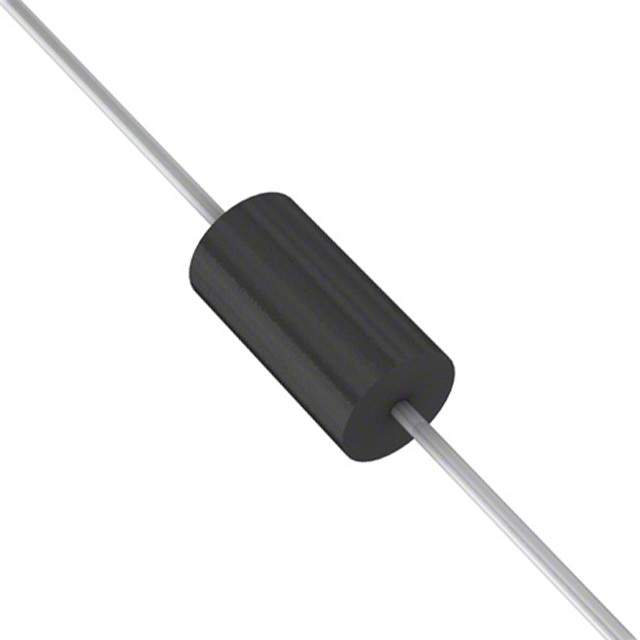

型号 SA15 SA15A BZW06-15

描述 Diode TVS Single Uni-Dir 15V 500W 2Pin DO-15 T/RSA系列 24.4V 0.5kW 通孔 单向 瞬态电压抑制二极管 DO-204ACDO-15 15.3V 600W

数据手册 ---

制造商 Littelfuse (力特) Littelfuse (力特) Diotec Semiconductor

分类 TVS二极管TVS二极管TVS二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 2 2 2

封装 DO-204AC DO-204AC DO-15

额定电压(DC) 15.0 V 15.0 V -

额定功率 500 W 500 W -

击穿电压 16.7 V 18.5 V 18 V

电路数 1 1 -

耗散功率 500 W 500 W 600 W

钳位电压 26.9 V 24.4 V 25.2 V

测试电流 1 mA 1 mA 1 mA

脉冲峰值功率 500 W 500 W 600 W

最小反向击穿电压 15.84 V 16.7 V -

工作温度(Max) 175 ℃ 175 ℃ 175 ℃

工作温度(Min) 55 ℃ -55 ℃ -50 ℃

工作结温 -65℃ ~ 175℃ -65℃ ~ 175℃ -50℃ ~ 175℃

额定电流 - 20.9 A -

针脚数 - 2 -

最大反向击穿电压 - 19.2 V -

正向电流 - 20.9 A -

击穿电压 - 16.7 V 17.1 V

工作结温(Max) - 175 ℃ -

最大反向电压（Vrrm） - - 15.3V

长度 7.60 mm 7.6 mm -

直径 3.60 mm 3.60 mm -

封装 DO-204AC DO-204AC DO-15

工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ -

产品生命周期 Obsolete Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Ammo Pack

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC版本 - 2016/06/20 -

ECCN代码 - - EAR99
