PM5022-150M、PM5022-150M-RC对比区别

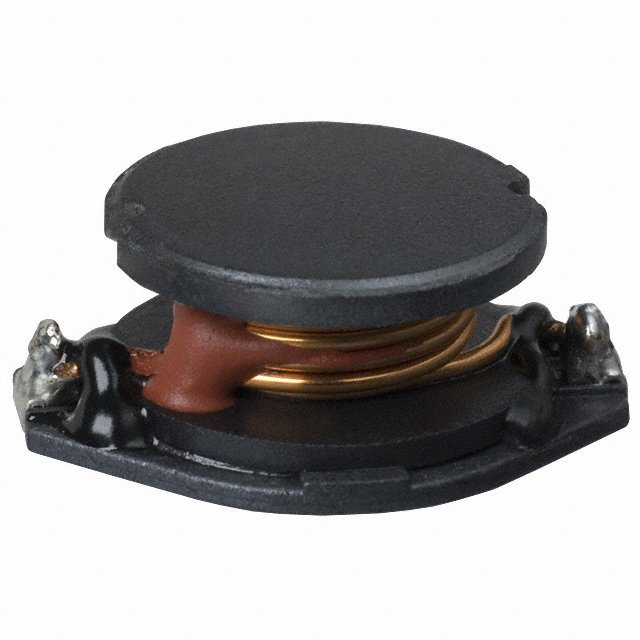

描述 15uH ±20% 4APM5022系列贴片功率电感 PM5022 Series SMD Power Inductor
数据手册 --
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感
安装方式 Surface Mount Surface Mount
封装 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm) 0.720" L x 0.551" W x 0.260" H (18.30mm x 14.00mm x 6.60mm)
引脚数 - 2
额定电流 4 A 4.3 A
容差 ±20 % ±20 %
电感 15.0 µH 15 µH
屏蔽 No No
电感公差 ±20 % ±20 %
测试频率 100 kHz 100 kHz
电阻(DC） 36 mΩ 35 mΩ
电阻(DC Max) 36 mΩ 0.035 Ω
自谐频率 - 17 MHz
Q值 - 20.0
工作温度(Max) - 125 ℃
工作温度(Min) - -40 ℃
长度 18.6 mm 18.6 mm
宽度 15.3 mm 14.3 mm
高度 7.10 mm 6.9 mm
封装 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm) 0.720" L x 0.551" W x 0.260" H (18.30mm x 14.00mm x 6.60mm)
工作温度 -55℃ ~ 105℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active
包装方式 Cut Tape (CT), Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2016/06/20
