744760112C、ELJ-ND12NKF、LQW2BAS12NJ00L对比区别
型号 744760112C ELJ-ND12NKF LQW2BAS12NJ00L

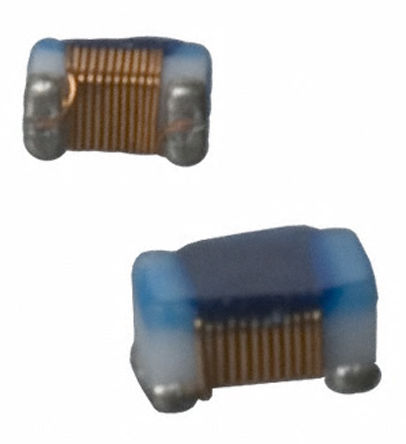

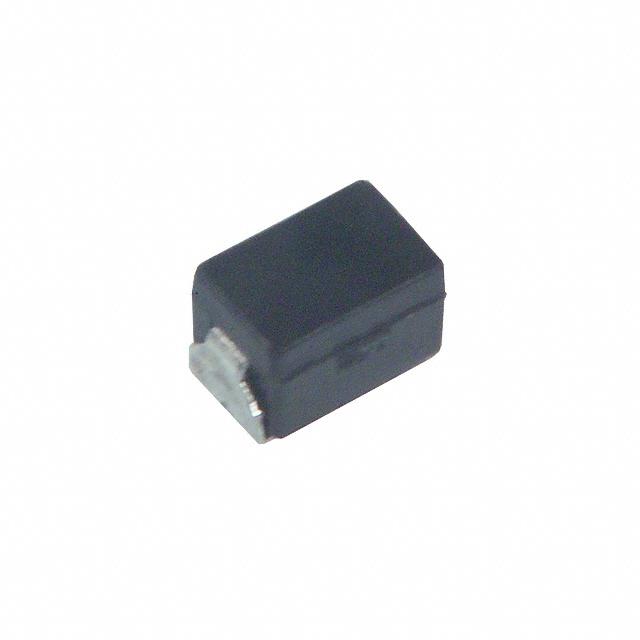

描述 WURTH ELEKTRONIK 744760112C 表面贴装高频电感器, WE-KI系列, 12 nH, ± 5%, 0805 [2012 公制], 4 GHz, 0.15 ohmInductor High Frequency Chip Wirewound 12nH 10% 100MHz 10Q-Factor 535mA 240mOhm DCR 0805 T/RLQW21AS 系列 SMD 片状电感器Murata LQW 系列线绕射频电感器包括一个高 Q 值，为过滤器通频带内部提供极佳衰减特性。 这些 LQW 电感器用于匹配天线应用，以便保持天线接收和传输灵敏度。 LQW 具有低直流电阻特性，可部署在具有高电流级别流的扼流电路中。### 特点提供两种类型的结构，用于不同的应用 高 Q 值 可支持大电流 低直流电阻抗 ### Murata 非标准表面安装电感器（扼流圈）
数据手册 ---
制造商 Wurth Electronics (伍尔特) Panasonic (松下) muRata (村田)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 2012 2012 2012
封装 0805 0805 0805
引脚数 2 - -
额定电流 600 mA 535 mA 600 mA
容差 ±5 % ±10 % ±5 %
电感 12 nH 12 nH 12 nH
自谐频率 4 GHz 3.3 GHz 4 GHz
Q值 45 - 50.0
产品系列 - - LQW
电感公差 ±5 % - ±5 %
测试频率 250 MHz 100 MHz 250 MHz
电阻(DC） ≤150 mΩ ≤240 mΩ 0.15 Ω
额定电流(DC) 600 mA - 600 mA
工作温度(Max) - - 125 ℃
工作温度(Min) - - -55 ℃
精度 - - ±5 %
电阻(DC Max) 0.15 Ω 240 mΩ 0.15 Ω
屏蔽 - No -
电阻 150 mΩ - -
共振频率 4.00 GHz - -
长度 2 mm 2.00 mm 2.09 mm
宽度 1.7 mm 1.25 mm 1.53 mm
高度 - 1.55 mm 1.42 mm
封装(公制) 2012 2012 2012
封装 0805 0805 0805
工作温度 -40℃ ~ 125℃ -20℃ ~ 85℃ -55℃ ~ 125℃
产品生命周期 Active Unknown Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - - 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/12/17
