EEEFK1E332AM、EEEHD1E332AM、EEEFK1E332M对比区别
型号 EEEFK1E332AM EEEHD1E332AM EEEFK1E332M

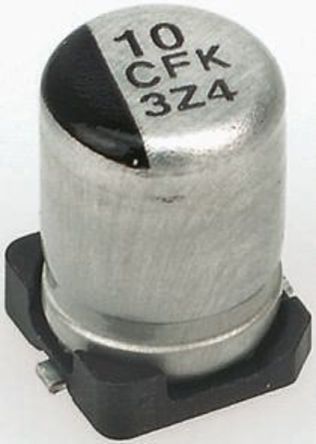

描述 FK 高温回流系列Panasonic FK 系列型 V 电解电容器在 +105°C 条件下耐受性可达 5000小时。 这些电解质电容器能够耐受高回流温度。符合 AEC-Q200 规格（可能略有偏差） 结构小型 低等效串联电阻 高可靠性 高波纹电流 低阻抗 长寿命 表面安装 ### 应用Panasonic FK 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、反相器、测量仪器、电源、HEMS、BEMS 和 FEM。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 FK 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括 OA 设备、照明、医疗设备、电动工具和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 电容容差 (%) | 20 ---|--- 温度范围 (°C) | -55 至 +105 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 105°C 时的寿命时间 | 2000 小时（≤10mm 直径），5000 小时（≥12.5mm 直径） 回流条件 | 高于 200°C 时为 60 秒（在 250°C 峰值时最长为 5 秒） 尺寸 (mm) --- 尺寸代码 | D | L | A、B | H 最大值 | I | W | P | K H13 | 12.5 | 13.5 | 13.5 | 15.0 | 4.7 | 0.90 ± 0.3 | 4.4 | 0.70 ± 0.3 J16 | 16.0 | 16.5 | 17.0 | 19.0 | 5.5 | 1.20 ± 0.3 | 6.7 | 0.70 ± 0.3 K16 | 18.0 | 16.5 | 19.0 | 21.0 | 6.7 | 1.20 ± 0.3 | 6.7 | 0.70 ± 0.3 ### 表面安装 105°C 系列18x16.5 3300uF ±20% 25V 5000小时@105°C -40°C~105°CAluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 25V, 20% +Tol, 20% -Tol, 3300uF, Surface Mount, CHIP, ROHS COMPLIANT
数据手册 ---
制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)
分类 电容
安装方式 Surface Mount Surface Mount -
封装 SMD SMD -
额定电压(DC) 25.0 V 25 V -
电容 3300 µF 3300000000 PF -
容差 ±20 % - -
纹波电流 2.06 A 1540 mA -
工作温度(Max) 105 ℃ 105 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
精度 ±20 % ±20 % -
额定电压 25 V 25 V -
高度 16.5 mm 16.5 mm -
直径 18.0 mm Φ18mm -
封装 SMD SMD -
工作温度 -55℃ ~ 105℃ -40℃ ~ 105℃ -
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) -
最小包装 125 125 -
寿命（小时） 5000h @105℃ 5000 h -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - -
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
