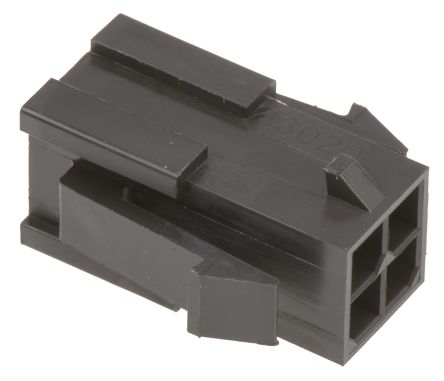

794615-4、MC34595、43020-0400对比区别
型号 794615-4 MC34595 43020-0400
描述 TE Connectivity 微型 MATE-N-LOK 3mm 面板安装插头外壳一系列 TE Connectivity 微型 MATE-N-LOK 3mm 中心线单排和双排面板安装插头外壳，用于线对线应用。 这些微型 MATE-N-LOK 3mm 插头外壳由黑色 UL94V-0 尼龙制成，带有极性，有助于配接对准、插片锁定和闩锁，可确保牢固配接和面板安装固定。 有关合适的引脚触点，请参见库存号 720-2165（典型）。 有关配接连接器，请参见微型 MATE-N-LOK 3mm 插座外壳，库存号 495-9063（典型）。### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统线对线和线对板连接器系统，带 3mm 栅格分隔触点。 提供单排和双排配置。典型用途包括各种器具，仪器仪表，工业机械，家用设备以及安全系统行业。技术参数 --- 电压额定值 | 250V 额定电流 | 20 AWG 电线上最大值 5.0 A 触点电阻 | 最终最大值 20 mΩ 触点材料 | 磷青铜 电镀接触配接面积 | 锡 绝缘电阻 | 最低 1000 MΩ 介电耐电压 | 1500 V 交流 外壳和管座材料 | 尼龙 外壳易燃性等级 | UL 94V-0 工作温度 | -40°C 至 +105°C 接合力 | 每个触点最大值 6.67NMULTICOMP MC34595 连接器外壳, 5561系列, 插头, 4 路, 3 mm, 3mm Pin & Socket ConnectorsMOLEX 43020-0400 插接连接器外壳, 公, 聚酯
数据手册 ---
制造商 TE Connectivity (泰科) Multicomp Molex (莫仕)
分类 连接器外壳连接器外壳连接器外壳
安装方式 Panel Panel Panel
封装 Housing - -
引脚间距 3.00 mm - 3.00 mm
触点数 4 4 4
极性 Male Female Male
额定电压(AC) 250 V 250 V 250 V
额定电流 5 A 5 A 5 A
绝缘电阻 1000 MΩ 1000 MΩ -
排数 2 2 2
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 4 4 4
接触电阻 20.0 mΩ 10 mΩ 10.0 mΩ
额定电流(Max) 5A/触头 - 5A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -25 ℃ -40 ℃
额定电压(Max) 250 VAC - -
额定电压 250 V - 350 V
触点电镀 - Tin Tin
工作电压 - - 250 V
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
长度 0.27 in - 6.85 mm
宽度 6.86 mm - 16.89 mm
高度 16.89 mm - 9.65 mm
封装 Housing - -
引脚间距 3.00 mm - 3.00 mm
外壳颜色 Black - Black
颜色 Black White Black
触点材质 Brass Phosphor Bronze Phosphor Bronze
材质 Nylon Nylon Polyester
工作温度 -40℃ ~ 105℃ - -40℃ ~ 105℃
外壳材质 Nylon - Polyester
产品生命周期 Active - Active
包装方式 Bag - Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
ELV标准 Compliant - -
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 2015/12/17 -
ECCN代码 EAR99 - -
HTS代码 8538906000 - -
