FH19SC-14S-0.5SH(99)、XF2U-1415-3A、FH19SC-14S-0.5SH(05)对比区别

高亮显示差异参数

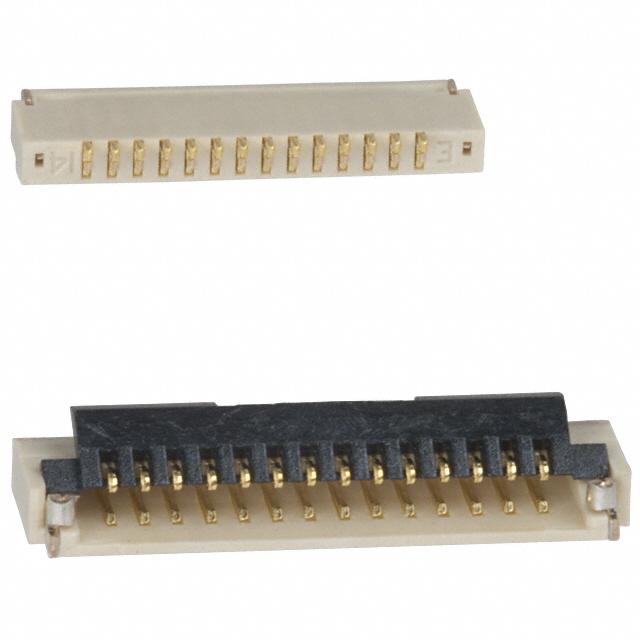

型号 FH19SC-14S-0.5SH(99) XF2U-1415-3A FH19SC-14S-0.5SH(05)

描述 连接器, FFC/ FPC板, ZIF, 0.5 mm, 14 触点, 插座, FH19SC Series, 表面安装　, 底部Conn FPC Connector SKT 14POS 0.5mm Solder RA SMD ReelHIROSE(HRS)  FH19SC-14S-0.5SH(05)  连接器, FFC/ FPC板, FH19SC系列, 14 触点, 插座, 0.5 mm, 表面安装　, 底部

数据手册 ---

制造商 Hirose Electric (广濑) Omron (欧姆龙) Hirose Electric (广濑)

分类 连接器连接器连接器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 - -

引脚间距 - 500 µm 500 µm

触点数 14 14 14

极性 Female Female Female

触点电镀 Gold Gold Gold

额定电流 0.5 A 0.5 A 0.5 A

排数 1 1 1

针脚数 14 14 14

拔插次数 20 20 20

额定电压 50 V 50 V 50 V

绝缘电阻 - 100 MΩ >500MΩ @100VDC

额定电流(Max) - 0.5 A -

工作温度(Max) - 85 ℃ -

工作温度(Min) - -30 ℃ -

接触电阻(Max) - 60 mΩ -

接触电阻 - - <100mΩ @1mA

外壳颜色 Beige Natural Beige

触点材质 Phosphor Bronze Copper Alloy Phosphor Bronze

工作温度 -55℃ ~ 85℃ -30℃ ~ 85℃ -55℃ ~ 85℃

外壳材质 - - Plastic

产品生命周期 Active Active Obsolete

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2016/06/20 - 2014/06/16

REACH SVHC标准 - - No SVHC

长度 - 9 mm 9 mm

宽度 - 3.5 mm 3 mm

高度 - 0.9 mm 0.93 mm

引脚间距 - 500 µm 500 µm

ECCN代码 - EAR99 -

HTS代码 - 8536694040 -
