A3B-2630SCC、SZE-002T-P0.3、MINI-SZE-002T-P0.3对比区别

高亮显示差异参数

型号 A3B-2630SCC SZE-002T-P0.3 MINI-SZE-002T-P0.3

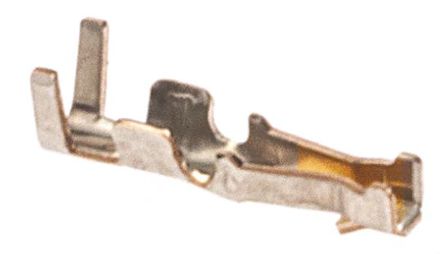

描述 A3 和 A4 系列压接插座连接器压接触点，用于 A3 和 A4 系列压接插座连接器。 这些压接触点具有镀金触点区域，库存号 779-2901 上压印了“30”，库存号 779-2936 上压印了“36”。 要压接库存号 779-2908，请使用手动压接工具库存号 779-2961。 ### 2.0mm 节距微型连接器，Hirose A3-A4 系列Hirose 微型管座和插座连接器系列，耐用、多用途且轻便，高密度的触点，外形小巧。 适用于各种连接器应用中的线对板连接，包括视频和通信设备、试验装置及很多其它应用。JST (JAPAN SOLDERLESS TERMINALS)  SZE-002T-P0.3  触芯, ZE系列, 母, 压接, 24 AWG, 镀锡触芯, ZE Series ConnectorsJST (JAPAN SOLDERLESS TERMINALS)  MINI-SZE-002T-P0.3  金属触芯, 母, 28-24AWG, 压接

数据手册 ---

制造商 Hirose Electric (广濑) JST (日本压着端子) JST (日本压着端子)

分类 PCB连接器压接触点及配件压接触点及配件

封装 - 插件 -

极性 Female Female Female

线规 26AWG ~ 30AWG 24AWG ~ 28AWG 24AWG ~ 28AWG

触点电镀 Gold Tin Tin

额定电流 1 A 2.00 A 2 A

绝缘电阻 >1000MΩ @500VDC 500 MΩ -

接触电阻 15 mΩ 20 mΩ -

额定电流(Max) 1 A 2 A -

工作温度(Max) 85 ℃ 85 ℃ -

工作温度(Min) -55 ℃ -25 ℃ -

额定电压 200 V 100 V -

接触电阻(Max) 15 mΩ 20 mΩ -

额定电压(Max) 200 VAC - -

长度 6.15 mm 6.2 mm -

封装 - 插件 -

宽度 1.2 mm - -

触点材质 Phosphor Bronze Copper Alloy Copper

工作温度 -55℃ ~ 85℃ - -

产品生命周期 Active Active Active

包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17

ECCN代码 EAR99 - -
