ISC1210ER220K、ISC1210ET220K、ELJ-EA220KF对比区别

高亮显示差异参数

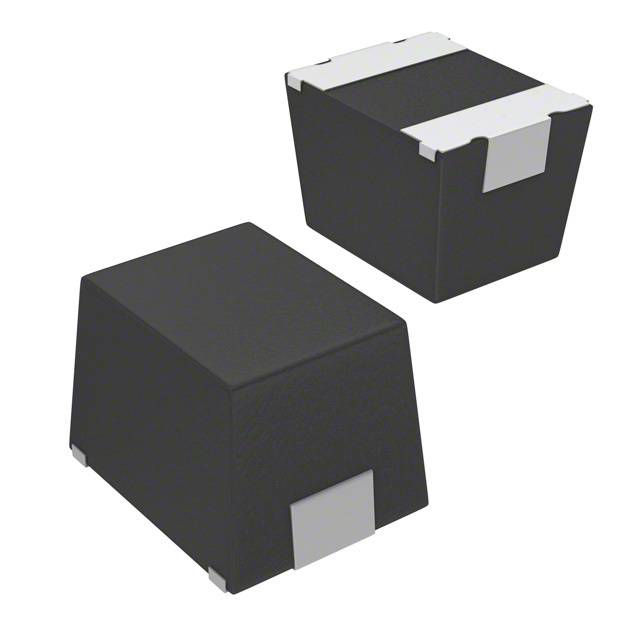

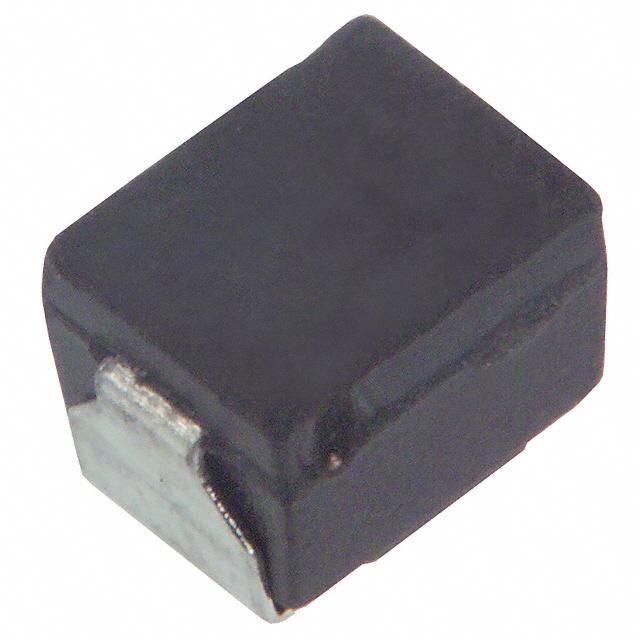

型号 ISC1210ER220K ISC1210ET220K ELJ-EA220KF

描述 Ind Chip Shielded/Molded Wirewound 22uH 10% 2.52MHz 30Q-Factor Powdered Iron 150mA 1210 T/RInd Chip Shielded/Molded Wirewound 22uH 10% 2.52MHz 30Q-Factor Powdered Iron 150mA 1210 T/RInductor Chip Shielded Wirewound 22uH 10% 2.52MHz 10Q-Factor Ferrite 115mA 500mOhm DCR 1210 T/R

数据手册 ---

制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 4532 3225 3225

封装 1210 1210 1210

额定电流 150 mA 150 mA 115 mA

容差 ±10 % ±10 % ±10 %

电感 22 µH - 22 μH

自谐频率 16 MHz 16 MHz 18 MHz

屏蔽 Yes - No

测试频率 2.52 MHz 2.52 MHz 2.52 MHz

电阻(DC） ≤3.1 Ω ≤3.1 Ω ≤500 mΩ

Q值 30.0 - -

电感公差 ±10 % - -

长度 3.2 mm 3.2 mm 3.20 mm

宽度 2.49 mm 2.5 mm 2.50 mm

高度 2.21 mm - 2.20 mm

封装(公制) 4532 3225 3225

封装 1210 1210 1210

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃

产品生命周期 Active Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
