L6390D、L6390DTR对比区别

高亮显示差异参数

型号 L6390D L6390DTR

描述 STMICROELECTRONICS  L6390D  驱动器, IGBT, MOSFET, 高压侧和低压侧, 12.5V-20V电源, 430mA输出, 125ns延迟, SOIC-16L6390 系列 20 V 290 mA 表面贴装 高压 高/低压侧 驱动器 - SOIC-16

数据手册 --

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 FET驱动器FET驱动器

安装方式 Surface Mount Surface Mount

引脚数 16 16

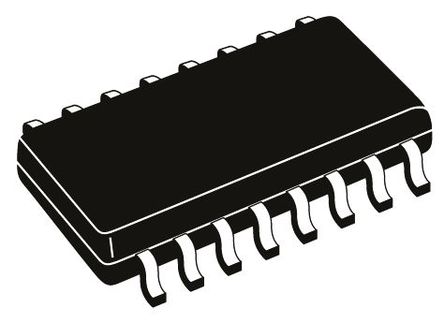

封装 SOIC-16 SOIC-16

频率 0.8 MHz 0.8 MHz

电源电压(DC) 12.5V (min) -

上升/下降时间 75ns, 35ns 75ns, 35ns

输出接口数 1 1

针脚数 16 16

耗散功率 800 mW 0.8 W

静态电流 720 µA 1000 µA

上升时间 120 ns 75 ns

下降时间 70 ns 35 ns

下降时间(Max) 70 ns 70 ns

上升时间(Max) 120 ns 120 ns

工作温度(Max) 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃

耗散功率(Max) 800 mW 800 mW

电源电压 12.5V ~ 20V 12.5V ~ 20V

电源电压(Max) 20 V 20 V

电源电压(Min) 12.5 V 12.5 V

输出电流 - 290 mA

长度 10 mm -

宽度 6.2 mm -

高度 1.5 mm 1.65 mm

封装 SOIC-16 SOIC-16

工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 150℃ (TJ)

产品生命周期 Active Active

包装方式 Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC -

REACH SVHC版本 2015/12/17 -

ECCN代码 EAR99 EAR99
