IHLP2525CZER100M11、SRP7030-100FM、ETQP5M100YFK对比区别

高亮显示差异参数

型号 IHLP2525CZER100M11 SRP7030-100FM ETQP5M100YFK

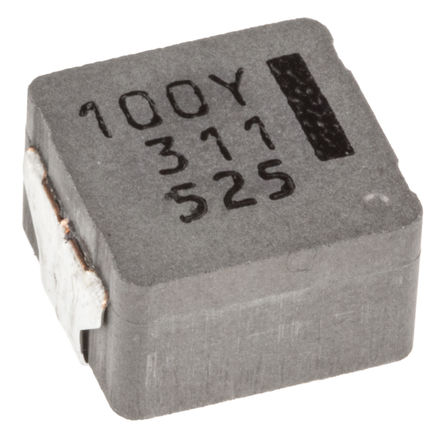

描述 VISHAY  IHLP2525CZER100M11  表面贴装功率电感器, IHLP-2525CZ-11系列, 10 µH, ± 20%, 屏蔽, 0.0712 ohm, 4 ABOURNS  SRP7030-100FM  高电流功率电感, 10uH, 3.5A, ±20%, SMDETQP5M 系列磁性屏蔽线绕扼流圈Panasonic ECQP5M 扼流圈提供高可靠性解决方案。 具有高达 +150°C 的耐热性，使用铁合金磁性材料可提供极佳的电感稳定性。 新金属复合芯线技术可产生低蜂鸣噪声，且一体式结构可实现高抗振性。符合 AEC-Q200 高可靠性 高偏置电流 稳定 低蜂鸣噪声 高效 低绕组 RDC 低磁芯电磁感应 ### 应用典型应用直流-直流转换器和噪声过滤器，用于需要高峰值电流和工作温度处理功能的驱动电路。 这些扼流圈符合 AEC-Q200 标准，适用于汽车应用。 尺寸（毫米） --- 部件号 | 类型 | 长 x 宽 x 高 PCC-M0754M（MC） | ETQP5M470YFM | 7.5 x 7 x 5.4 mm PCC-M0854M-220Y | ETQP5M220YFK | 8.5 x 8 x 5.4 mm PCC-M0854M（MC） | ETQP5M2R5YFK | 8.5 x 8 x 5.4 mm PCC-M1054M（MC） | ETQP5M2R5YFC | 10.7 x 10 x 5.4 mm ### Panasonic 非标准 SMT 电感器（扼流圈）

数据手册 ---

制造商 Vishay Semiconductor (威世) Bourns J.W. Miller (伯恩斯) Panasonic (松下)

分类 贴片电感贴片电感贴片电感

安装方式 Surface Mount Surface Mount -

引脚数 2 2 2

封装 2525 7.6mm x 6.5mm x 3.2mm PCC-M

容差 ±20 % ±20 % ±20 %

电感 10 µH 10 µH 10 µH

电阻 67.8 mΩ - -

屏蔽 Yes - -

电感公差 ±20 % ±20 % ±20 %

测试频率 100 kHz 100 kHz 100 kHz

工作温度(Max) 125 ℃ 125 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -40 ℃

电阻(DC Max) 0.0712 Ω 0.06 Ω 0.037 Ω

额定电流 - 3.5 A -

电阻(DC） - 0.06 Ω -

产品系列 - - PCC-M0854M(MC)

长度 6.86 mm 7.6 mm 8.5 mm

宽度 6.47 mm 6.5 mm -

高度 3 mm 3.2 mm 5.4 mm

封装 2525 7.6mm x 6.5mm x 3.2mm PCC-M

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 150℃

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

产品生命周期 - Last Time Buy Unknown

最小包装 - - 1000

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 - 2016/06/20 2014/06/16

ECCN代码 - EAR99 -

HTS代码 - 8504508000 -
