DLW5BSN191SQ2B、DLW5BSN191SQ2L、DLW5BSN191SQ2K对比区别

高亮显示差异参数

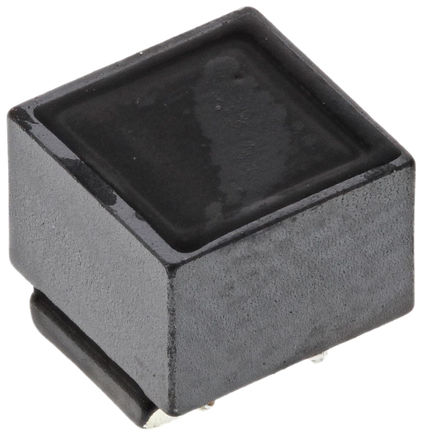

型号 DLW5BSN191SQ2B DLW5BSN191SQ2L DLW5BSN191SQ2K

描述 Murata 2014 DLW5AH/5BS 系列 SMD 共模扼流圈DLW5AH/5BS 系列高性能线绕芯片共模扼流圈 高阻抗（100MHz 时最大 4000 Ω：DLW5AH）可用于大噪声抑制 大额定电流（最大 5A）适用于电源线使用 由于高耦合共模扼流圈结构，不会损坏高速信号 可用于自动安装 ### 应用便携式设备交流适配器中的直流电源线 直流 - 直流转换器的直流电源线、充电器 ### Murata 贴片式共模扼流圈MURATA  DLW5BSN191SQ2L  扼流圈, 共模, 阻抗190Ω 100MHzData Line Filter, 2 Function(s), 50V, 5A, EIA STD PACKAGE SIZE 2020, 4 PIN

数据手册 ---

制造商 muRata (村田) muRata (村田) muRata (村田)

分类 扼流圈扼流圈

安装方式 Surface Mount Surface Mount -

引脚数 - 4 -

封装 2020 2020 -

额定电压(DC) - 50 V -

额定电流 - 5 A -

绝缘电阻 - 10.0 MΩ -

自谐频率 - 100 MHz -

电阻 - 190 Ω -

共振频率 - 100 MHz -

屏蔽 - No -

阻抗 190 Ω 190 Ω -

测试频率 100 MHz 100 MHz -

电阻(DC） - 0.02 Ω -

额定电流(Max) - 5 A -

工作温度(Max) 85 ℃ 85 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

额定电压 50 VDC 50 VDC -

电阻(DC Max) 20 mΩ 20 mΩ -

长度 5 mm 5 mm -

宽度 5.00 mm 5 mm -

高度 4.5 mm 4.5 mm -

封装 2020 2020 -

重量 - 0.31 g -

工作温度 - -40℃ ~ 85℃ -

产品生命周期 Obsolete Not Recommended for New Design Obsolete

包装方式 Bulk Tape & Reel (TR) -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free -

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/12/17 -

ECCN代码 - EAR99 -
