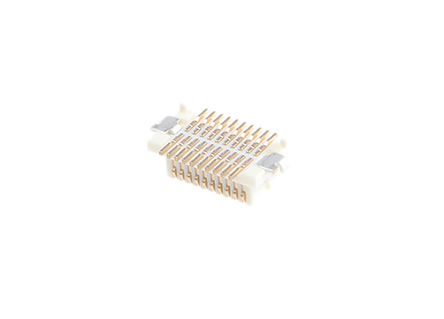

0541020204、DF12-20DS-0.5V(86)、DF12A-20DS-0.5V(81)对比区别
型号 0541020204 DF12-20DS-0.5V(86) DF12A-20DS-0.5V(81)
描述 0.50毫米（ 0.020 “ ）间距SlimStack ™插座，表面贴装，双排， Vertical2.50mm （ .098 ” ）堆叠高度，镀金与镍阻挡层， 20电路 0.50mm (.020") Pitch SlimStack™ Receptacle, Surface Mount, Dual Row, Vertical2.50mm (.098") Stacking Height, Gold Plating with Nickel Barrier, 20 Circuits0.5mm Hirose SMT 板对板双排连接器 - DF12 系列DF12 系列直向、SMT 安装、超微型板对板、双排管座和插座连接器，具有 0.5mm 触点节距，提供各种堆叠高度。 这些 0.5mm 印刷电路板安装双排连接器具有 UL94V-0 聚酰胺主体和镀金触点。 提供印刷电路板保持硬件和定位支柱 镀金触点 ### 注DF12 表面安装管座和插座连接器配接后的堆叠高度： **DF12(3.0)-xxxx-xxxx** 堆叠高度为 3mm** DF12(3.5)-xxxx-xxxx** 堆叠高度为 3.5mm** DF12(4.0)-xxxx-xxxx** 堆叠高度为 4.0mm** DF12(5.0)-xxxx-xxxx** 堆叠高度为 5.0mm 如果未引起括号中的数字，则堆叠高度将为 3.5 至 5.0mm。 这些 DF12 表面安装板对板管座连接器具有板导轴和金属固定件，可用于焊接固定。0.5mm Hirose SMT 表面安装板对板插座连接器，带凸轮 - DF12A 系列DF12 系列直向、SMT 安装、超微型板对板、双排插座连接器，具有 0.5mm 触点节距，提供 3mm 或 3.5 至 5mm 堆叠高度。 这些 0.5mm 印刷电路板安装双排板对板插座连接器具有 UL94V-0 聚酰胺主体和镀金触点。 部件号为 **DF12Axx - xxxx--xxxx** 的 DF12 SMT 插座连接器仅具有板导轴。### 注有关配接的 DF12B 管座，请参见库存号 779-3289（典型）。 有关配接的 DF12D 管座，请参见库存号 779-3396（典型）。 有关配接的 DF12E 管座，请参见库存号 779-3431（典型）### 0.5mm 板到板 - Hirose
数据手册 ---
制造商 Molex (莫仕) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - SMD SMD
引脚间距 - 500 µm 500 µm
触点数 20 20 20
极性 - Female Female
触点电镀 - Gold Gold
额定电流 - 300 mA 300 mA
绝缘电阻 - 500 MΩ 500MΩ @100VDC
排数 2 2 2
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 20 20 20
接触电阻 - <50mΩ @100mA <50mΩ @100mA
拔插次数 30 50 50
额定电流(Max) 0.5A/触头 0.3 A 0.3 A
工作温度(Max) 105 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -45 ℃ -45 ℃
额定电压(Max) 50 V 50 VAC 50 VAC
额定电压 - 50 V 50 VAC
接触电阻(Max) 40 mΩ 50 mΩ 50 mΩ
额定电压(AC) - 50.0 V -
长度 - 8 mm 7.1 mm
宽度 - 3.6 mm 3.6 mm
高度 2.1 mm 2.7 mm 2.7 mm
封装 - SMD SMD
引脚间距 - 500 µm 500 µm
外壳颜色 Black Beige Beige
触点材质 Phosphor Bronze Phosphor Copper Phosphor Copper
工作温度 -40℃ ~ 85℃ -45℃ ~ 125℃ -45℃ ~ 125℃
外壳材质 - Plastic Plastic
颜色 - Beige -
材质 - Polyamide (PA) -
绝缘材质 - Nylon -
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2014/06/16 2014/06/16
