1-86561-0、86561-6、86561-9对比区别

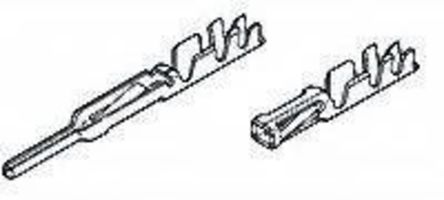

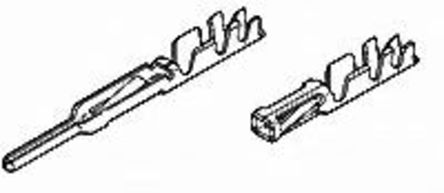

描述 AMPMODU Mod II 公引脚压接系列，适合与外壳一起使用，请参见库存号 509-2082（典型），这与印刷电路板或电缆安装插座中的母触点配用。 公压接触点，镀镍基座，22-26 awg (0.13-0.32 mm²)： 509-2183：触点区域 0.4 μm 镀金，剩余部分涂金，松散。 668-9416：触点区域 0.4 μm 镀金，剩余部分涂金，条带。 668-9410：全部镀锡，条带。 668-9429：全部镀锡，松散。 有关适用的压接工具，请参见库存号 509-2206### 2.54mm TE Connectivity AMPMODU™ 系列 – MOD 2### 2.54mm Tyco AMPMODU™ 系列 – MOD 2可互相匹配的一系列产品，中心线 2.54 毫米（0.1 英寸），适合线到板和线到线应用。 技术规格 --- 额定电流 | 3 A 绝缘电阻 | 1000 MΩ 绝缘材料 | Noryl (UL94V-0) 针座柱 | 镍镀金黄铜 针座柱 | 镀锡磷青铜 电镀压接触点 | 镀锡磷青铜 电镀压接触点 | 镀金磷青铜 温度 | -55°C 至 +125°CAMP FROM TE CONNECTIVITY 86561-6 触点,引脚 26-22 AWG，AUTE Connectivity 2.54mm 柔性膜 (FFC) IDC 触点2.54mm 柔性膜 (FFC) 触点： 680-2293 圆形电线引脚触点镀锡 22-26 AWG 绝缘范围 .01 - 1.4 mm 直径 718-8762 扁平电线焊接插片触点镀薄金，用于直径 0.79 - 0.88 mm 尺寸的孔 719-8757 扁平电线插座触点镀金 30μ 英寸 793-6903 扁平电线插座触点镀金 50μ 英寸 718-8775 扁平电线插座触点镀锡### TE Connectivity 2.54mm 中心线 FFC 连接器
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) TE Connectivity (泰科)
分类 连接器配件连接器配件连接器配件
封装 100 100 -
触点数 1 1 -
极性 Male Male Male
线规 22AWG ~ 26AWG 22AWG ~ 26AWG 22AWG ~ 26AWG
触点电镀 Tin Gold Flash, Gold Tin Lead
额定电流 - 3.5 A -
接触电阻 45 mΩ 25 mΩ 45 mΩ
额定电流(Max) 2 A 2 A 2 A
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(Max) 300 VAC 300 VAC -
接触电阻(Max) 45 mΩ 25 mΩ 45 mΩ
长度 - 21.1 mm -
宽度 - 2.33 mm -
高度 2.03 mm 2.03 mm -
封装 100 100 -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
ELV标准 Compliant Compliant Non-Compliant
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2014/06/16 -
ECCN代码 EAR99 EAR99 -
HTS代码 8536904000 8536904000 -
