SSW-110-01-H-D、SSW-110-01-SM-D、SSW-110-01-T-D对比区别

高亮显示差异参数

型号 SSW-110-01-H-D SSW-110-01-SM-D SSW-110-01-T-D

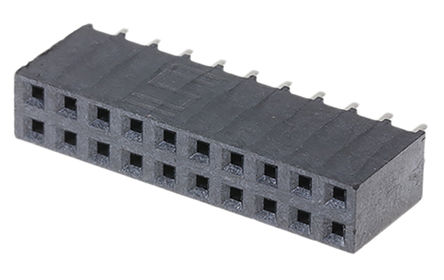

描述 Conn Socket Strip SKT 20POS 2.54mm Solder ST Thru-HoleConn Socket Strip SKT 20POS 2.54mm Solder ST Thru-HoleSAMTEC  SSW-110-01-T-D  板至板连接, SSW系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Solder Solder Through Hole

封装 - - -

引脚间距 - - 2.54 mm

触点数 20 20 20

极性 Female Female Female

触点电镀 - - Tin

额定电流 - - 5.7A/触头

排数 2 2 2

针脚数 - - 20

拔插次数 100 100 100

额定电流(Max) 4.7A/触头 4.7A/触头 6.9 A

额定电压 - - 550 VAC

接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

长度 - - 25.9 mm

宽度 - - 4.95 mm

高度 8.51 mm 8.51 mm 8.51 mm

封装 - - -

引脚间距 - - 2.54 mm

外壳颜色 Black Black Black

颜色 - - Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 105℃

外壳材质 - - Plastic

产品生命周期 Active Active Active

包装方式 Tube Bulk Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead free - Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15
