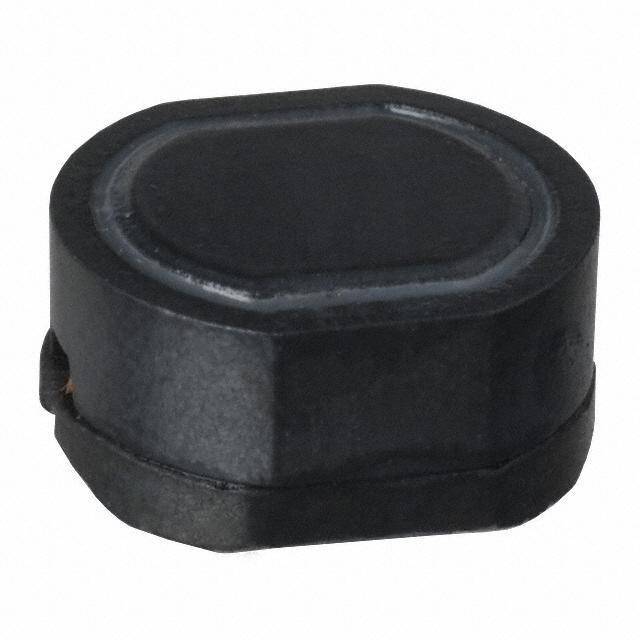

PM105S-820M、PM105SB-820L-RC对比区别
型号 PM105S-820M PM105SB-820L-RC
描述 82uH ±20% 880mASHIELDED贴片功率电感 Shielded SMD Power Inductor
数据手册 --
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感电感
安装方式 Surface Mount Surface Mount
引脚数 - 2
封装 0.394" L x 0.362" W x 0.197" H (10.00mm x 9.20mm x 5.00mm) Non Standard
额定电流 880 mA 790 mA
容差 ±20 % ±15 %
电感 82 µH 82 µH
自谐频率 10 MHz 9 MHz
Q值 - 26.0
屏蔽 Yes Yes
电感公差 ±20 % ±15 %
测试频率 2.52 MHz 100 kHz
电阻(DC） ≤280 mΩ ≤280 mΩ
工作温度(Max) - 125 ℃
工作温度(Min) - -40 ℃
电阻(DC Max) 280 mΩ 0.28 Ω
宽度 9.2 mm 9.00 mm
高度 5 mm 4.8 mm
直径 - 10.0 mm
封装 0.394" L x 0.362" W x 0.197" H (10.00mm x 9.20mm x 5.00mm) Non Standard
长度 10 mm -
工作温度 -30℃ ~ 100℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active
包装方式 Cut Tape (CT), Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2016/06/20
ECCN代码 - EAR99
HTS代码 - 8504508000
