SD101AW-13-F、SD101AW-7-F、SD101AW对比区别

高亮显示差异参数

型号 SD101AW-13-F SD101AW-7-F SD101AW

描述 Diode Schottky 60V 0.015A Automotive 2Pin SOD-123 T/RSD101AW 系列 60 V 15 mA 表面贴装 肖特基 势垒 开关二极管 - SOD-123SMD Small Signal Schottky Diodes

数据手册 ---

制造商 Diodes (美台) Diodes (美台) Diotec Semiconductor

分类 TVS二极管肖特基二极管

安装方式 Surface Mount Surface Mount -

引脚数 - 2 2

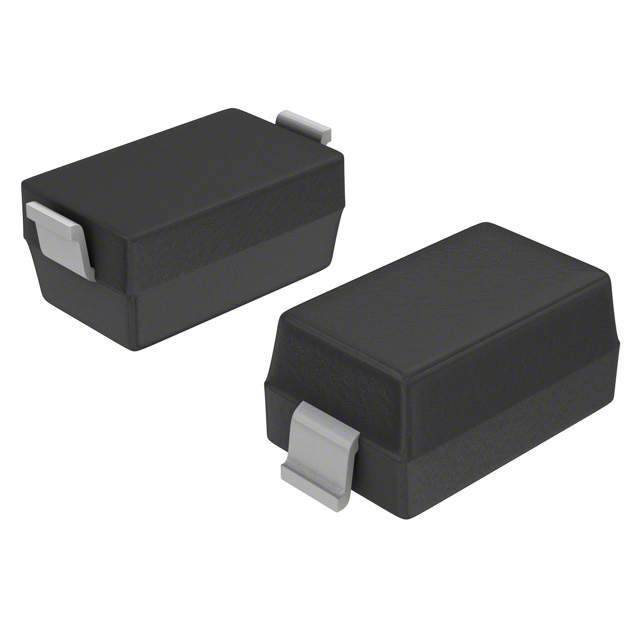

封装 SOD-123 SOD-123 SOD-123

额定电压(DC) 60.0 V 60.0 V -

额定电流 15.0 mA 15.0 mA -

电容 2.00 pF 2.00 pF -

额定功率 400 mW 200 mW -

输出电流 ≤15.0 mA ≤15.0 mA -

针脚数 - 2 -

正向电压 1V @15mA 1 V 1 V

极性 Standard Standard -

耗散功率 - 400 mW -

热阻 - 300℃/W (RθJA) -

反向恢复时间 1 ns 1 ns 1 ns

正向电流 - 15 mA -

最大正向浪涌电流（Ifsm） - 2 A -

正向电压(Max) 1V @15mA 1 V -

正向电流(Max) - 15 mA 0.015 A

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - 65 ℃ -55 ℃

耗散功率(Max) - 400 mW 400 mW

长度 - 2.85 mm -

宽度 - 1.7 mm -

高度 - 1.25 mm -

封装 SOD-123 SOD-123 SOD-123

工作温度 - 65℃ ~ 125℃ -

产品生命周期 Obsolete Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/12/17 -
