VIPER25HN、VIPER25LN、VIPER15HN对比区别

高亮显示差异参数

型号 VIPER25HN VIPER25LN VIPER15HN

描述 VIPER25 系列 23.5 V 3.5 mA 离线 转换器 PWM 控制器 - DIP-7VIPerPlus 高电压离线转换器，STMicroelectronicsVIPerPlus 系列高电压转换器将允许超宽电源电压输入的 800V 雪崩强化 MOSFET 与先进的 PWM 控制器结合。 VIPerPlus 固定频率离线转换器通过增强的可靠性和可扩展性使 SMPS 设计达到最严苛的节能规定。 其还随附全面的保护方案并且支持不同的拓扑。### 交流/直流转换器，STMicroelectronicsAC to DC Switching Converter Off-Line Switcher 200kHz to 250kHz Tube 7Pin PDIP

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 AC-DC转换器AC-DC转换器电源配件

安装方式 Through Hole Through Hole Through Hole

引脚数 7 7 7

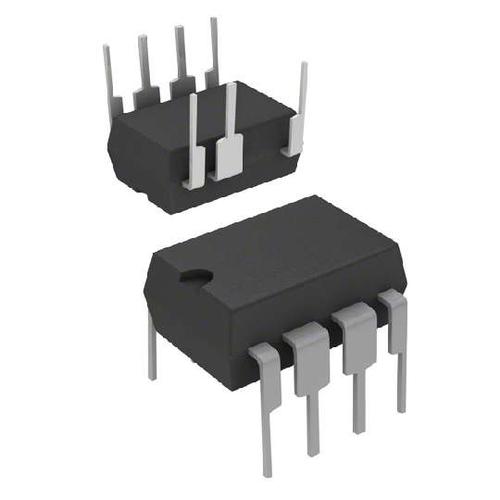

封装 DIP-7 DIP-8 DIP-8

额定功率 20 W 20 W 10 W

输出电压 800 V 800 V 800 V

击穿电压 800 V 800 V 800 V

输出功率 20 W 20 W -

开关频率 225 kHz 136 kHz 225 kHz

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压(Max) 23.5 V 23.5 V 23.5 V

电源电压(Min) 8.5 V 8.5 V 8.5 V

输入电压 8.5V ~ 23.5V 8.5V ~ 23.5V 8.5V ~ 23.5V

电源电压(DC) - 8.50V (min) -

输出接口数 - 1 -

针脚数 - 7 -

输入电压(Max) - 23.5 V -

输入电压(Min) - 8.5 V -

输入电压(AC Max) - 265 v -

输入电压(AC Min) - 85 v -

高度 3.3 mm 4.95 mm -

封装 DIP-7 DIP-8 DIP-8

长度 - 10.16 mm -

宽度 - 7.11 mm -

工作温度 -40℃ ~ 150℃ -40℃ ~ 150℃ -40℃ ~ 150℃

产品生命周期 Active Active Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/12/17 -

ECCN代码 EAR99 - -
