ELJ-FB4R7KF、IMC1812RQ4R7K、B82432T1472K对比区别

高亮显示差异参数

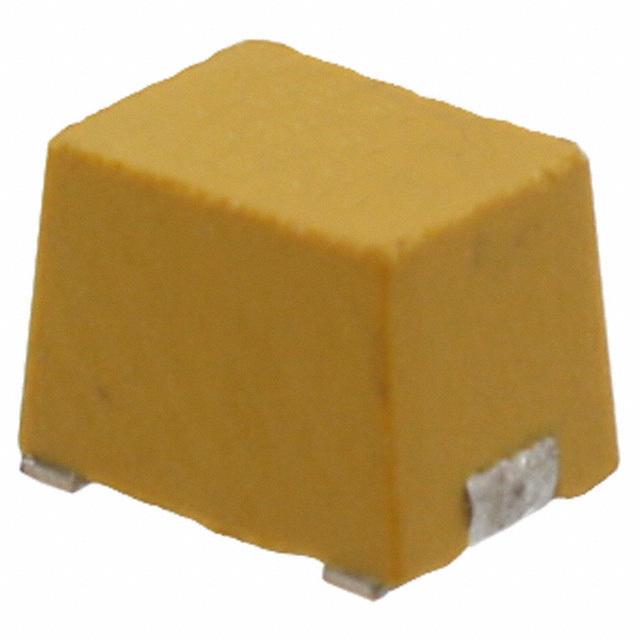

型号 ELJ-FB4R7KF IMC1812RQ4R7K B82432T1472K

描述 Inductor General Purpose Chip Molded Wirewound 4.7uH 10% 1MHz 50Q-Factor Ferrite 350mA 810mOhm DCR 1812 T/RInductor RF Chip Molded Wirewound 4.7uH 10% 7.96MHz 50Q-Factor Powdered Iron 315mA 1Ω DCR 1812 T/REPCOS  B82432T1472K  表面贴装高频电感器, B82432T系列, 4.7 µH, ± 10%, 1812 [4532 公制], 40 MHz, 0.22 ohm

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Epcos (爱普科斯)

分类 电感电感贴片电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 4532 4832 4532

封装 1812 1812 1812

引脚数 2 - 2

额定电流 350 mA 315 mA 800 mA

容差 ±10 % ±10 % -

自谐频率 33 MHz 35 MHz 40 MHz

测试频率 1 MHz 7.96 MHz 7.96 MHz

电阻(DC） ≤810 mΩ ≤1 Ω ≤220.0 mΩ

电感 4.7 μH - 4.7 µH

Q值 50.0 - 10.0

电阻 810 mΩ - 220 mΩ

共振频率 33.0 MHz - 40.0 MHz

电感公差 ±10 % - ±10 %

额定电流(DC) - - 800 mA

电阻(DC Max) - - 0.22 Ω

屏蔽 No - -

长度 4.5 mm 4.5 mm 4.50 mm

宽度 3.2 mm 3.2 mm 3.2 mm

封装(公制) 4532 4832 4532

封装 1812 1812 1812

高度 3.2 mm - 3.2 mm

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -

产品生命周期 Unknown Active -

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 - - 2015/06/15
