DO5022P-102MLD、SDR1806-1R0ML、74458001对比区别

高亮显示差异参数

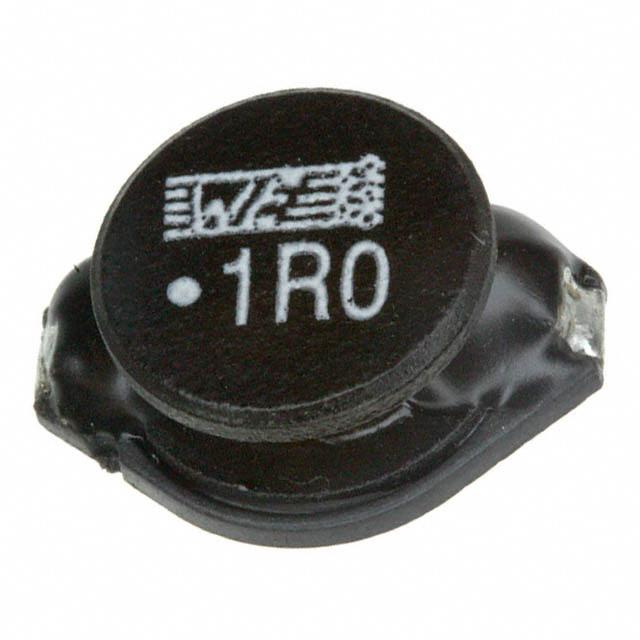

型号 DO5022P-102MLD SDR1806-1R0ML 74458001

描述 COILCRAFT  DO5022P-102MLD  表面贴装功率电感器, DO5022P系列, 1 µH, ± 20%, 非屏蔽, 9000 µohm, 8.6 ABOURNS  SDR1806-1R0ML.  功率电感, 1uH, 30A 20% 100MHz1uH ±20% 8.6A

数据手册 ---

制造商 Coilcraft (线艺) Bourns J.W. Miller (伯恩斯) Wurth Electronics (伍尔特)

分类 贴片电感贴片电感扼流圈

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 2 2

封装 18.03mm x 15.24mm x 7.11mm 1806 0.730" L x 0.600" W x 0.280" H (18.54mm x 15.24mm x 7.11mm)

额定电流 8.6 A 10 A 8.6 A

容差 - ±20 % -

电感 1 µH 1 µH 1 µH

自谐频率 80.0 MHz 100 MHz 80.0 MHz

Q值 - 21.0 -

屏蔽 - No -

电感公差 ±20 % ±20 % ±20 %

测试频率 - 100 kHz -

电阻(DC） 9 mΩ ≤4 mΩ ≤9.000 mΩ

工作温度(Max) - 125 ℃ -

工作温度(Min) - -40 ℃ -

电阻(DC Max) 0.009 Ω 0.004 Ω 0.009 Ω

产品系列 - - WE-PD4

电阻 - - 5.00 mΩ

共振频率 - - 80.0 MHz

长度 - 18.3 mm -

宽度 - 14 mm -

高度 - 6.6 mm -

封装 18.03mm x 15.24mm x 7.11mm 1806 0.730" L x 0.600" W x 0.280" H (18.54mm x 15.24mm x 7.11mm)

工作温度 - -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2016/06/20 -
