DV251001、MCP25050-E/P、MCP2515DM-PCTL对比区别
型号 DV251001 MCP25050-E/P MCP2515DM-PCTL

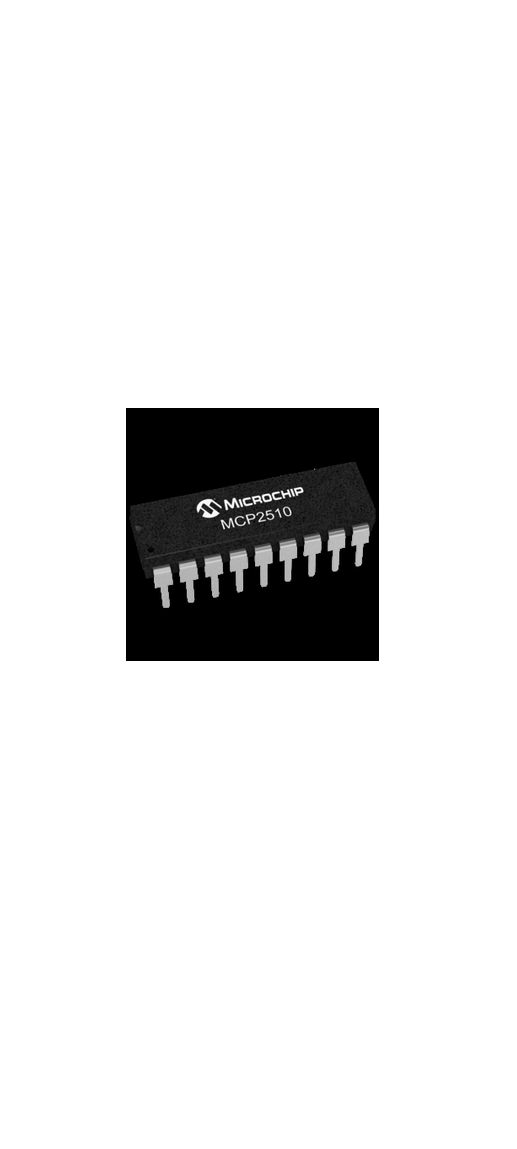

描述 MICROCHIP DV251001 开发套件,MCP2510 CANMCP25050-E/P 管装PICtail™ CAN 控制器演示板MCP2515 PICtail™ 演示板通过两个节点实现了简易 CAN 总线。 一个节点使用 MCP2515 独立 CAN 控制器,另一个节点使用 MCP25020 CAN 输入/输出扩展器。 每个节点都使用一个输入(按钮)和一个输出 (LED)。 此演示板可演示 CAN 总线的简单应用。 MCP2515 节点定时地传输其输入(按钮)信息并定时地通过 MCP25020 请求输入(按钮)信息。 每个节点上的 LED 反映了另一个节点的按钮的状态。节点 A:MCP2515、PIC16F676 MCU 和 MCP2551 CAN 收发器 节点 B:MCP25020 CAN 输入/输出扩展器和 MCP2551 CAN 收发器 节点 A 上的两个管座适用于使用 PICkit™ 1 闪存入门套件或 PICkit™ 2 编程器对 PIC MCU 进行编程 ### CAN 总线通信 - Microchip
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 开发套件CAN芯片开发套件
安装方式 - Through Hole -
引脚数 - 14 -
封装 - PDIP-14 Board
电源电压(DC) - 4.50V (min) -
供电电流 - 20 mA -
时钟频率 - 25 MHz -
工作温度(Max) - 125 ℃ -
工作温度(Min) - -40 ℃ -
电源电压 - 4.5V ~ 5.5V -
电源电压(Max) - 5.5 V -
电源电压(Min) - 4.5 V -
位数 - - 8
内核架构 - - PIC
内核子架构 - - PIC16
封装 - PDIP-14 Board
工作温度 - -40℃ ~ 125℃ -
产品生命周期 Unknown Active Unknown
包装方式 Bulk Tube Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 - EAR99 EAR99
香港进出口证 NLR - -
